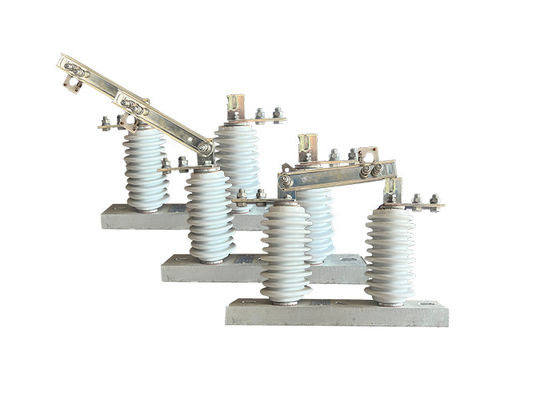

Interruptor de desconexão de corrente alternada com tecnologia avançada Interruptor de ligação por gancho cerâmico de fase única GB1985-2014

Interruptor de desconexão de corrente alternada com tecnologia avançada Interruptor de ligação por gancho cerâmico de fase única GB1985-2014

Descrição do produto:

The high voltage disconnect switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.

O interruptor de desconexão é composto por uma base, isoladores de pilares, partes condutoras e partes mecânicas.,e alta fiabilidade, alcançando o nível de produtos semelhantes a nível nacional e internacional.

Além disso, existe outro tipo de interruptor de desconexão chamado GW9-12 ((W), tem uma estrutura de um estágio e é adequado para sistemas de energia com uma frequência de 50 Hz e uma tensão de linha de 10 kV.É usado como um circuito para quebrar e fechar linhas quando há tensão, mas nenhuma carga. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.

Aplicação:

1Isolamento de circuitos: Os isoladores elétricos de alta tensão são utilizados principalmente para isolar secções de um sistema de energia para manutenção ou reparação.Isto permite que os trabalhadores trabalhem com segurança no circuito isolado sem o risco de electrocução ou outros perigos elétricos.

2Segurança: Os isoladores elétricos de alta tensão são também utilizados como dispositivo de segurança para proteger os trabalhadores e o público contra os riscos elétricos.Os isoladores elétricos de alta tensão evitam o contacto acidental com partes do sistema e reduzem o risco de acidentes elétricos..

3Proteção contra falhas: Os isoladores elétricos de alta tensão também podem ser utilizados para proteger o sistema de energia contra falhas, como curto-circuitos e sobrecargas.Isoladores elétricos de alta tensão impedem que a falha se espalhe para outras partes do sistema e cause mais danos.

4Comutação: Os isoladores elétricos de alta tensão podem ser usados como um dispositivo de comutação para controlar o fluxo de energia em um sistema.O fluxo de energia pode ser direcionado para diferentes partes do sistema conforme necessário.

5Teste: Os isoladores elétricos de alta tensão podem também ser utilizados para fins de teste, como medir a tensão ou a corrente num circuito ou para testar o desempenho de outros componentes do sistema..

Operação

1Preparação: Antes de operar o interruptor, o circuito deve ser desactivado e adequadamente ligado à terra para evitar eventuais riscos eléctricos.O interruptor deve ser inspecionado para detectar quaisquer sinais de danos ou desgaste.
2Fechamento do interruptor: para fechar o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição fechada.permitindo o fluxo de corrente através do circuito.
3Abrir o interruptor: para abrir o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição aberta.Interrupção do fluxo de corrente.
4.Gestão do arco: quando o interruptor é aberto, pode ocorrer um arco elétrico entre os contatos, o que pode ser perigoso e causar danos ao interruptor.O interruptor pode ser equipado com dispositivos como parafusos de arco ou bobinas de explosão.
5Segurança: os operadores de interruptores de desconexão de alta tensão devem seguir os procedimentos de segurança adequados para evitar riscos eléctricos.e seguindo os procedimentos de bloqueio/etiquetação.

Vantagem:

1Estrutura simples: O interruptor de isolamento é concebido com uma estrutura simples, tornando-o fácil de entender e operar.

Baixa manutenção: devido ao seu design e construção, o interruptor de isolamento requer manutenção mínima, reduzindo a necessidade de inspeções e reparos frequentes.

2. Alta linearidade de quebra e fechamento: O interruptor de isolamento tem uma excelente linearidade de quebra e fechamento, garantindo uma operação suave e fiável durante as operações de comutação.

3. Alta fiabilidade: O interruptor é construído para fornecer desempenho confiável, minimizando o risco de avarias ou falhas durante a operação.

4.Comparável às normas internacionais: o interruptor de isolamento da série GW9-12 ((W) atende ou excede o nível de produtos similares, tanto a nível nacional como internacional,assegurar a sua compatibilidade e competitividade no mercado.

Condição:

1A altitude máxima para instalação não deve exceder 1000 m.

2A temperatura do ar ambiente não deve exceder +40°C e, em zonas gerais, não deve cair abaixo de -30°C. Nas zonas de Paramos, não deve cair abaixo de -40°C.

3A pressão do vento não deve exceder 700 Pa, correspondente a uma velocidade do vento de 34 m/s.

4O isolador deve resistir a terramotos de até 8 graus.

5O isolador deve ser instalado num local onde não haja frequentes vibrações violentas.

6.Para os isoladores de tipo comum, devem ser mantidos afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira,e outros materiais explosivos e corrosivos que possam afectar seriamente a capacidade de isolamento e condução do isolante.

7Os isoladores à prova de poluição são adequados para utilização em zonas de condução muito sujas, mas não devem ser instalados em zonas com materiais explosivos ou inflamáveis.
