1000A Alta tensão GW9-10 Desconectar interruptor 12kV Com interruptor de vácuo externo operado automaticamente

1000A Alta tensão GW9-10 Desconectar interruptor 12kV Com interruptor de vácuo externo operado automaticamente

Descrição do produto:

Os interruptores de desconexão de alta tensão desempenham um papel crucial nos sistemas de transmissão e distribuição de energia.trabalhos de reparaçãoO projeto e a construção destes interruptores centram-se na sua capacidade de lidar com altas tensões e correntes,e resistir a condições ambientais adversas.

Os diferentes tipos de interruptores de desconexão de alta tensão, tais como interruptores de freio de ar, interruptores imersos em óleo e interruptores isolados a gás, oferecem várias vantagens, dependendo da aplicação específica.Os interruptores de freio de ar são os mais comuns e dependem de contatos fisicamente separados para interromper o circuitoOs interruptores imersos em óleo são preenchidos com óleo para evitar o arco, tornando-os adequados para aplicações de alta tensão.permitindo projetos mais compactos.

O funcionamento e a manutenção dos interruptores de desconexão de alta tensão exigem pessoal qualificado e com formação adequada.Incluindo o uso de equipamentos de proteção individual e a adesão aos protocolos de bloqueio/etiquetaçãoA manutenção e os ensaios regulares são igualmente importantes para verificar o bom funcionamento e a segurança destes interruptores.

Aplicação:

1Isolamento da subestação: em uma subestação, os interruptores de desconexão de alta tensão são usados para desconectar transformadores, disjuntores e outros equipamentos do sistema de energia para manutenção ou reparo.

2Isolamento da linha de transmissão: os interruptores de desconexão de alta tensão são usados para isolar seções de uma linha de transmissão de alta tensão para manutenção, reparo ou para evitar o fluxo de energia durante emergências.

3.Conexão do banco de condensadores: em sistemas de energia com bancos de condensadores, os interruptores de desconexão de alta tensão são usados para desconectar o banco de condensadores do sistema de energia para manutenção ou reparo.

4.Descartamento de carga: em caso de sobrecarga ou de outra situação de emergência, os interruptores de desconexão de alta tensão podem ser utilizados para descarregar a carga desconectando certas secções do sistema de energia.

5Isolamento de falhas: os interruptores de desconexão de alta tensão são usados para isolar secções falhas do sistema de energia para evitar danos ao equipamento e garantir a continuidade do fornecimento de energia.

Operação:

Os interruptores de desconexão de alta tensão separam a parte condutora da base usando um isolante para garantir uma distância de isolamento de trabalho normal e fixar a parte condutora, o isolante,e base como dispositivo de comutação integradoQuando estiver em posição aberta, há uma lacuna visível e uma distância de isolamento de ruptura adequada para suportar a tensão de trabalho normal.pode transportar de forma fiável a corrente normal de funcionamento e a corrente de falha de curto-circuitoDevido à presença de um dispositivo de extinção de arco dedicado, só pode ser utilizado para comutar circuitos com tensão, mas sem carga.As operações de abertura e fechamento são realizadas usando um gancho isolante para puxar ou empurrar o buraco redondo no interlock, fazendo com que o gancho de bloqueio dinâmico se desative e se ligue ao gancho de bloqueio estático.

Estrutura:

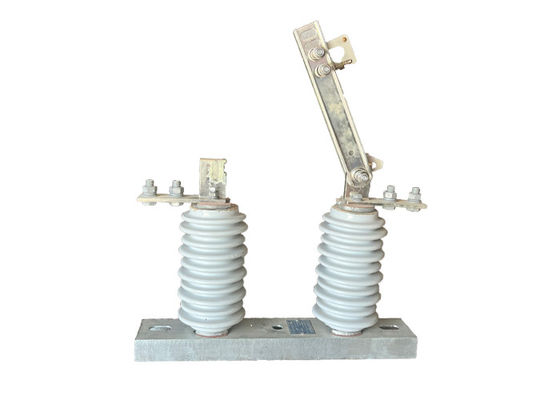

Este produto é constituído por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.e a outra extremidade da faca é ligada separadamente à cabeça de contato estático, e cada lado é mantido em bom estado de contacto pela pressão da mola de compressão.Mas também favorece a redução do aumento da temperatura, e melhorar a resistência mecânica da faca, tornando a estabilidade térmica dinâmica contra curto-circuito.As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático constituem o dispositivo de bloqueio de abertura, que é auto-bloqueável quando o travão está fechado, de modo a que a faca de travão não caia por si só devido ao seu próprio peso ou à acção da energia eléctrica,que resulte na abertura do travão sem causa.
