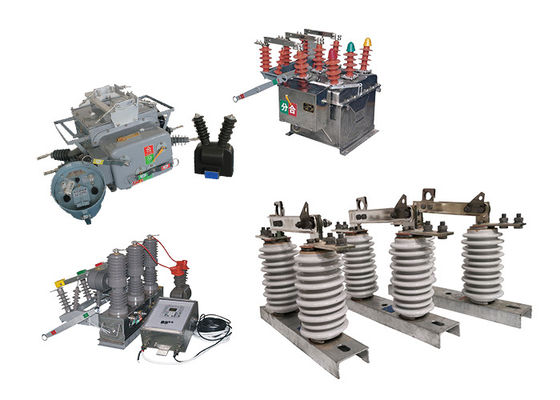

Max 1250A Interruptor de desconexão de alta tensão exterior usado com disjuntores elétricos de vácuo
Descrição do produto:
O interruptor de desconexão de alta tensão é um tipo de interruptor elétrico usado em sistemas de energia de alta tensão para isolar seções da rede para fins de manutenção ou segurança.O interruptor é tipicamente montado em um poste ou outra estrutura de suporte e é usado para desconectar uma linha de energia aérea do resto do sistema.
Os interruptores de desconexão de alta tensão são projetados para lidar com altas tensões e correntes e são frequentemente instalados em locais externos.Consistem num conjunto de contatos estacionários e móveis separados por uma abertura de arQuando o interruptor está na posição fechada, os contatos estão em contato uns com os outros, permitindo que a corrente flua através do circuito.interrompendo o fluxo de corrente através do circuito e isolando-o do resto do sistema.
Os interruptores de desconexão de alta tensão são um componente importante da segurança e da fiabilidade do sistema de energia e são concebidos para funcionar em condições ambientais variadas.São muitas vezes sujeitos a rigorosos testes e requisitos de certificação para garantir que cumprem os padrões da indústria em termos de desempenho e segurança.
Os interruptores de desconexão de alta tensão são comumente utilizados em sistemas de transmissão e distribuição de alta tensão para isolar secções da rede para trabalhos de manutenção ou reparação.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.
Estrutura:
O produto descrito é composto por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.A faca é instalada na cabeça de faca de contato dinâmico através de parafusos e é conectado separadamente com a cabeça de contato estáticoCada lado é mantido em bom estado de contacto pela pressão da mola de compressão.que aumenta a superfície de dissipação de calor e reduz o aumento da temperaturaIsto contribui para a resistência mecânica da faca e a torna dinamicamente e termicamente estável contra curto-circuitos.
As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático formam o dispositivo de bloqueio de abertura.O dispositivo é auto-bloqueado, para que a faca do travão não caia devido ao seu próprio peso ou à acção da energia eléctrica, o que poderia fazer com que o travão se abrisse sem motivo.
Este produto é comumente utilizado em sistemas de transmissão e distribuição de energia e desempenha um papel crucial no bom funcionamento da rede elétrica.Devem ser seguidos procedimentos de segurança adequados ao trabalhar com estes interruptores., e apenas pessoal qualificado e treinado deve ser autorizado a operá-los e a mantê-los.
O produto descrito é composto por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.A faca é instalada na cabeça de faca de contato dinâmico através de parafusos e é conectado separadamente com a cabeça de contato estáticoCada lado é mantido em bom estado de contacto pela pressão da mola de compressão.que aumenta a superfície de dissipação de calor e reduz o aumento da temperaturaIsto contribui para a resistência mecânica da faca e a torna dinamicamente e termicamente estável contra curto-circuitos.
As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático formam o dispositivo de bloqueio de abertura.O dispositivo é auto-bloqueado, para que a faca do travão não caia devido ao seu próprio peso ou à acção da energia eléctrica, o que poderia fazer com que o travão se abrisse sem motivo.
Este produto é comumente utilizado em sistemas de transmissão e distribuição de energia e desempenha um papel crucial no bom funcionamento da rede elétrica.Devem ser seguidos procedimentos de segurança adequados ao trabalhar com estes interruptores., e apenas pessoal qualificado e treinado deve ser autorizado a operá-los e a mantê-los.
Condições:
1.A altitude não excede 1000 m,
2.Temperatura do ar ambiente: Máximo + 40'C; Mínimo:Área geral -30'C, Paramos -40'C;
3.A pressão do vento não excede 700 Pa. (correspondente a uma velocidade do vento de 34 m/s);
4A intensidade do terramoto não excede 8 graus.
5.A situação de trabalho é livre de vibrações violentas frequentes;
6O local de instalação do isolador de tipo comum deve ser mantido afastado de gases, depósitos químicos de fumaça, nevoeiro de sal, poeira
e outras matérias explosivas e corrosivas que afetem seriamente a capacidade de isolamento e condução do isolador
7. Isolador tipo à prova de poluição é aplicável a área de condução suja grave, no entanto, não deve ser qualquer matéria explosiva e matéria que cause fogo
Características:
1.Capacidade de manuseio de alta tensão e corrente: os interruptores de desconexão de alta tensão são concebidos para lidar com altas tensões e correntes comumente encontradas em sistemas de energia de alta tensão,e são tipicamente classificados para 69 kV e acima.
2Contactos estacionários e móveis: os interruptores de desconexão de alta tensão possuem um conjunto de contactos estacionários e móveis que são separados por uma lacuna de ar.Os contatos estão em contacto uns com os outros.Quando o interruptor é aberto, os contatos são separados, interrompendo o fluxo de corrente através do circuito.
3Operação manual ou motorizada: os interruptores de desconexão de alta tensão podem ser operados manualmente ou motorizados, dependendo da aplicação e dos requisitos específicos.Os interruptores motorizados permitem a operação remota, o que pode melhorar a segurança e a conveniência.
4.Construção exterior: os interruptores de desconexão de alta tensão são projetados para uso exterior e são tipicamente construídos de materiais duráveis, como aço ou alumínio.São construídos para suportar condições ambientais adversas., tais como temperaturas extremas, vento, chuva e poeira.
5Indicadores visuais: os interruptores de desconexão de alta tensão têm frequentemente indicadores visuais para indicar o estado do interruptor, como aberto ou fechado.Isto permite aos operadores determinar de forma rápida e fácil o estado do interruptor.
6- Características de segurança: os interruptores de desconexão de alta tensão são concebidos com características de segurança destinadas a proteger os trabalhadores e o público contra os riscos eléctricos,como o contacto acidental com partes do sistema em funcionamentoEstas características podem incluir bloqueios de segurança, disposições de aterragem e rótulos de aviso.
Parâmetros técnicos:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Corrente nominal |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a curto prazo |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nível de isolamento nominal |
Ondas de relâmpago resistir tensão ((pico) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfracção
(Positivo e negativo) |
85 |
Frequência industrial resistência à tensão
(1 min)
(Valor efetivo) |
Ensaio em seco/ensaio molhado |
Polar-Terra |
42 ((Seco)
34 ((Humidade) |
| Interfracção |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humidade) |
| 5 |
Resistência do circuito principal |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo de vida útil mecânico |
vezes |
50 |
| 50 |
| 80 |
