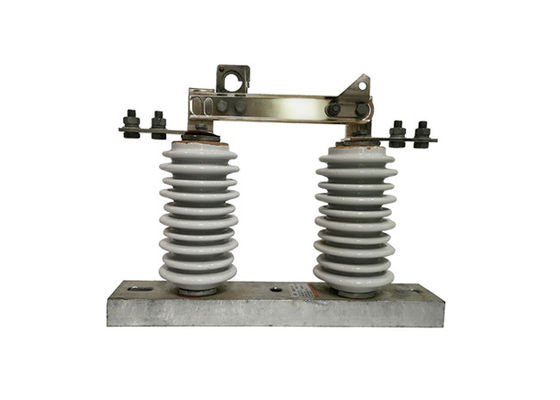

GW9-10/1000A Porcelana Desconectador de Alta Tensão de Fase Única

GW9-10/1000A Porcelana Desconectador de Alta Tensão de Fase Única

Descrição do produto:

GW9-10/1000A Single Phase High Voltage Disconnect Switch é um interruptor elétrico utilizado para isolar um circuito de alta tensão monofásico da sua fonte de alimentação.É tipicamente usado em sistemas de distribuição de energia para fornecer um meio seguro de desconectar a energia para uma seção específica do circuito para fins de manutenção ou reparoO interruptor consiste normalmente num conjunto de contatos que podem ser abertos ou fechados manualmente ou automaticamente, dependendo da aplicação.A corrente pode fluir através do circuito, e quando o interruptor está aberto, o circuito é desconectado da fonte de energia.

Estrutura:

Este produto é constituído por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.e a outra extremidade da faca é ligada separadamente à cabeça de contato estático, e cada lado é mantido em bom estado de contacto pela pressão da mola de compressão.Mas também favorece a redução do aumento da temperatura, e melhorar a resistência mecânica da faca, tornando a estabilidade térmica dinâmica contra curto-circuito.As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático constituem o dispositivo de bloqueio de abertura, que é auto-bloqueável quando o travão está fechado, de modo a que a faca de travão não caia por si só devido ao seu próprio peso ou à acção da energia eléctrica,que resulte na abertura do travão sem causa.

Operação:

1 Preparação:Antes de operar o interruptor, o circuito deve ser desactivado e conectado à terra adequadamente para evitar quaisquer riscos elétricos.
2 Fechar o interruptor:Para fechar o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição fechada.permitindo o fluxo de corrente através do circuito.
3 Abrir o interruptor:Para abrir o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição aberta.Interrupção do fluxo de corrente.
4 Gestão do arco:Quando o interruptor é aberto, pode ocorrer um arco elétrico entre os contatos, o que pode ser perigoso e causar danos ao interruptor.O interruptor pode ser equipado com dispositivos como parafusos de arco ou bobinas de explosão.
5 Segurança:Os operadores de interruptores de desconexão de alta tensão devem seguir os procedimentos de segurança adequados para evitar riscos eléctricos.e seguindo os procedimentos de bloqueio/etiquetação.
