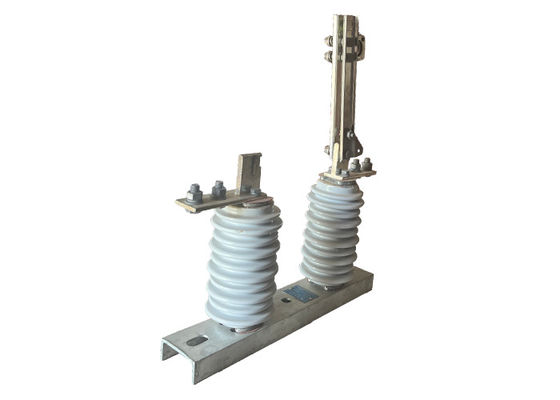

Interruptor de desconexão exterior da série GW9 com resistência à corrosão/desempenho estável

Interruptor de desconexão exterior da série GW9 com resistência à corrosão/desempenho estável

Descrição do produto:

Os interruptores de desconexão externos são efectivamente utilizados em sistemas de transmissão e distribuição de energia de alta tensão para desconectar circuitos das suas fontes de energia para fins de manutenção ou reparação.Eles fornecem um meio para isolar o circuito da fonte de alimentação, permitindo que os trabalhadores executem as suas tarefas com segurança, sem risco de choque eléctrico.

O funcionamento de um interruptor de desconexão externo envolve um poste giratório que controla a abertura e fechamento da lâmina ou contato do interruptor.A lâmina pode ser ligada ou desligadaEste mecanismo permite uma indicação manual e visível do estado do interruptor.

Para garantir a segurança do operador, o poste do interruptor de desconexão é tipicamente feito de um material não condutor, como fibra de vidro ou materiais compósitos,que fornece isolamento contra a alta tensão presente no sistemaEste isolamento protege o operador de choques eléctricos durante a operação do interruptor.

Os interruptores de desconexão externos estão disponíveis em vários projetos e tamanhos para acomodar diferentes tensões e correntes dos circuitos que controlam.Eles são comumente montados em postes ou estruturas em ambientes externosEm conjunto com outros dispositivos de protecção, como disjuntores e fusíveis,Os interruptores de desconexão contribuem para a segurança e confiabilidade globais do sistema elétrico, fornecendo um meio de isolamento e proteção..

Características:

1 Segurança: A principal característica de um interruptor de gancho é a segurança, permitindo que o pessoal de manutenção desconecte de forma segura um circuito da fonte de energia sem o risco de eletrochoque.

2 Operação remota: O interruptor pode ser operado a uma distância segura usando um poste longo ou "gancho", o que elimina a necessidade de o pessoal estar muito próximo do equipamento de alta tensão.

3 Fácil de Usar: Os interruptores de gancho são projetados para serem fáceis de usar e exigem pouco treinamento para operá-los.

4 Durabilidade: São projetados para suportar condições ambientais adversas, como temperaturas extremas, umidade e corrosões.

5 Alta tensão nominal: os interruptores de gancho são tipicamente utilizados em sistemas de transmissão e distribuição de energia de alta tensão e têm uma alta tensão nominal,de tensão variando de alguns milhares de volts a várias centenas de milhares de volts.

6 Versatilidade: Podem ser usados para uma ampla gama de aplicações, incluindo a comutação e isolamento de circuitos, bem como para a ligação à terra e para desligamento de equipamentos.

7 Indicadores visuais: Alguns interruptores de gancho têm indicadores visuais que indicam se o interruptor está aberto ou fechado, facilitando aos operadores saber o estado do circuito.

Riscos para a segurança:

1 Choque elétrico: os interruptores de desconexão de alta tensão podem produzir um choque elétrico potencialmente letal se não forem manuseados adequadamente.Isto pode ocorrer se o interruptor não estiver adequadamente isolado antes de ser aberto ou se houver uma falha no equipamento.

2Arc flash: Quando os interruptores de desconexão de alta tensão são abertos, pode ocorrer um arco flash, que pode liberar uma quantidade significativa de energia na forma de calor, luz e pressão.lesão ocular, e outras lesões.

3Falta de equipamento: os interruptores de desconexão de alta tensão podem falhar se não forem devidamente mantidos ou se estiverem sobrecarregados, o que pode provocar danos ao equipamento, incêndios elétricos e outros riscos.

4Perigos ambientais: os interruptores de desconexão de alta tensão estão frequentemente localizados em ambientes exteriores, onde podem ser expostos a condições meteorológicas extremas, como ventos fortes, chuvas fortes,e os relâmpagosEstas condições podem criar riscos adicionais para a segurança do pessoal que opera ou mantém o equipamento.

P.S.

Para minimizar os riscos associados aos interruptores de desconexão de alta tensão, é importante seguir procedimentos de segurança adequados, incluindo o uso de equipamentos de proteção individual adequados,Seguindo os procedimentos de bloqueio e de retirada, e garantir que apenas pessoal qualificado e treinado é autorizado a operar e manter o equipamento.A manutenção e os ensaios regulares dos equipamentos podem também ajudar a reduzir o risco de avaria dos equipamentos e outros perigos.

Dicas de Segurança:

1.Realizar ensaios e manutenção de rotina do interruptor para garantir o seu bom funcionamento, incluindo o ensaio da resistência de isolamento do interruptor, a verificação do funcionamento dos bloqueios de segurança,e verificar se há aquecimento anormal ou vibrações.

2.Implementar um procedimento de bloqueio/classificação antes de realizar trabalhos de manutenção ou reparação do interruptor.Este procedimento envolve o bloqueio e a marcação do interruptor para evitar a energia acidental durante o trabalho, proporcionando uma camada adicional de segurança.

3.Fornecer formação adequada ao pessoal que irá operar ou trabalhar no interruptor.bem como os perigos potenciais associados à mudança.

4.Implementar um sistema de gestão da segurança abrangente que inclua auditorias regulares da segurança, avaliações de perigos e comunicação de incidentes.Esta abordagem proactiva à segurança ajuda a identificar e a combater os riscos potenciais antes de resultarem em acidentes ou ferimentos.

5Assegurar que existem sistemas de ventilação e de arrefecimento adequados para os interruptores de isolamento de alta tensão situados em espaços fechados ou confinados. 6.A ventilação adequada ajuda a dissipar o calor e evita que o interruptor aqueça demais, o que pode levar a avarias ou mesmo a incêndios.

Condição:

1A altitude máxima para instalação não deve exceder 1000 m.

2A temperatura do ar ambiente não deve exceder +40'C e, em zonas gerais, não deve cair abaixo de -30'C. Nas zonas de Paramos, não deve cair abaixo de -40'C.

3A pressão do vento não deve exceder 700 Pa, correspondente a uma velocidade do vento de 34 m/s.

4O isolador deve resistir a terramotos de até 8 graus.

5O isolador deve ser instalado num local onde não haja frequentes vibrações violentas.

6.Para os isoladores de tipo comum, devem ser mantidos afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira,e outros materiais explosivos e corrosivos que possam afectar seriamente a capacidade de isolamento e condução do isolante.

7Os isoladores à prova de poluição são adequados para utilização em zonas de condução muito sujas, mas não devem ser instalados em zonas com materiais explosivos ou inflamáveis.

Parâmetros técnicos:
