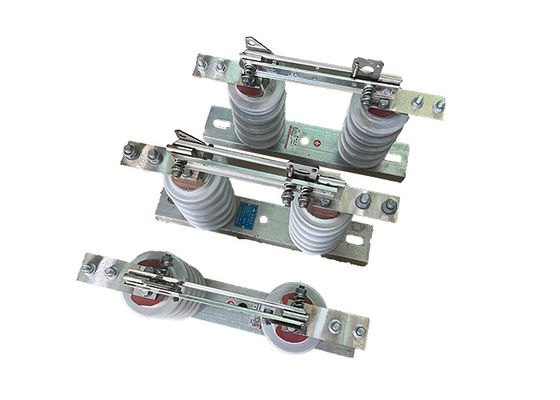

Desconectador de alta tensão GW9-10 Série 1250A Desconectador de vácuo usado com disjuntor para ar livre
Descrição do produto:
O interruptor de desconexão de alta tensão GW9-10 é um interruptor elétrico portátil de alta tensão usado para isolar circuitos elétricos para fins de manutenção e reparo.É tipicamente utilizado em sistemas de transmissão e distribuição de energia de média a alta tensão.
O isolador elétrico Loadbuster foi concebido para ser portátil e pode ser facilmente transportado para o local onde é necessário.de potência não superior a 50 W.
O interruptor é utilizado para isolar uma secção do sistema de energia para fins de manutenção ou reparação.facilitando aos operadores a informação sobre o estado do circuito.
O isolador elétrico Loadbuster pode ser usado para uma ampla gama de aplicações, incluindo circuitos de comutação e isolamento, bem como para equipamentos de aterragem e desenergização.É concebido com elementos de segurança para proteger os operadores contra os riscos eléctricos, tais como materiais isolantes que impedem o contacto acidental com peças acionadas.
O interruptor é fácil de usar e requer treinamento mínimo para operar.
Aplicação:
1 Isolamento da subestação:Em uma subestação, os interruptores de desconexão de alta tensão são usados para desconectar transformadores, disjuntores e outros equipamentos do sistema de energia para manutenção ou reparo.
2 Isolamento da linha de transmissão:Os interruptores de desconexão de alta tensão são usados para isolar seções de uma linha de transmissão de alta tensão para manutenção, reparo ou para evitar o fluxo de energia durante emergências.
3 Troca do banco de condensadores:Em sistemas de energia com bancos de capacitores, os interruptores de desconexão de alta tensão são usados para desconectar o banco de capacitores do sistema de energia para manutenção ou reparo.
4 Descarga:Em caso de sobrecarga ou de outra situação de emergência, os interruptores de desconexão de alta tensão podem ser utilizados para reduzir a carga desconectando certas secções do sistema de energia.
5 Isolamento por falha:Os interruptores de desconexão de alta tensão são usados para isolar seções falhas do sistema de energia para evitar danos ao equipamento e garantir a continuidade do fornecimento de energia.
Condições:
1.A altitude não excede 1000 m,
2.Temperatura do ar ambiente: Máximo + 40'C; Mínimo:Área geral -30'C, Paramos -40'C;
3.A pressão do vento não excede 700 Pa. (correspondente a uma velocidade do vento de 34 m/s);
4A intensidade do terramoto não excede 8 graus.
5.A situação de trabalho é livre de vibrações violentas frequentes;
6O local de instalação do isolador de tipo comum deve ser mantido afastado de gases, depósitos químicos de fumo, nevoeiro de sal, poeira
e outras matérias explosivas e corrosivas que afetem seriamente a capacidade de isolamento e condução do isolador
7. Isolador tipo à prova de poluição é aplicável a área de condução suja grave, no entanto, não deve ser qualquer matéria explosiva e matéria que cause fogo
Parâmetros técnicos:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Corrente nominal |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a curto prazo |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nível de isolamento nominal |
Ondas de relâmpago resistir tensão ((pico) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfracção
(Positivo e negativo) |
85 |
Frequência industrial resistência à tensão
(1 min)
(Valor efetivo) |
Ensaio em seco/ensaio molhado |
Polar-Terra |
42 ((Seco)
34 ((Humidade) |
| Interfracção |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humidade) |
| 5 |
Resistência do circuito principal |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo de vida útil mecânico |
vezes |
50 |
| 50 |
| 80 |
