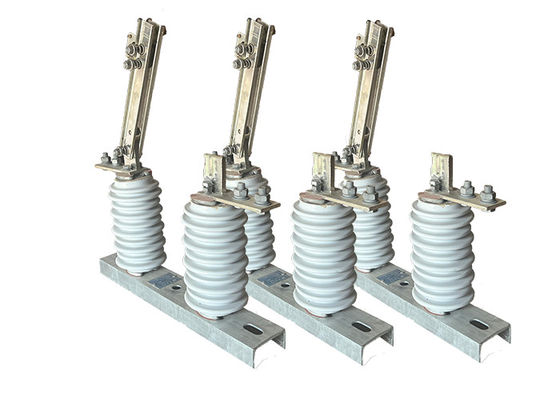

Interruptor de desconexão exterior, isolador cerâmico, interruptor operado por gancho, 700 Pa, utilizado com disjuntor de vácuo

Interruptor de desconexão exterior, isolador cerâmico, interruptor operado por gancho, 700 Pa, utilizado com disjuntor de vácuo


Descrição do produto:

O interruptor de desconexão exterior é um tipo de interruptor elétrico usado em sistemas de energia de alta tensão para isolar seções da rede para fins de manutenção ou segurança.O interruptor é tipicamente montado em um poste ou outra estrutura de suporte e é usado para desconectar uma linha de energia aérea do resto do sistema.

Os interruptores de desconexão externos são projetados para lidar com altas tensões e correntes e são frequentemente instalados em locais externos.Consistem num conjunto de contatos estacionários e móveis separados por uma abertura de arQuando o interruptor está na posição fechada, os contatos estão em contato uns com os outros, permitindo que a corrente flua através do circuito.interrompendo o fluxo de corrente através do circuito e isolando-o do resto do sistema.

Os interruptores de desconexão externos são um componente importante da segurança e da fiabilidade do sistema de energia e são concebidos para funcionar em diversas condições ambientais.São muitas vezes sujeitos a rigorosos testes e requisitos de certificação para garantir que cumprem os padrões da indústria em termos de desempenho e segurança.

Os interruptores de desconexão externos são comumente utilizados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para manutenção ou reparos.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.




Estrutura:

1Corpo do isolante de porcelana: O corpo do isolante é o principal componente do isolante e é tipicamente feito de porcelana de alta resistência.É projetado para fornecer isolamento elétrico entre o condutor e a estrutura de suporte, e é moldado na forma e no tamanho desejados.

2.Fittings de extremidades metálicas: os acessórios de extremidades metálicas são fixados ao corpo do isolante e fornecem um meio de conectar o isolante ao condutor e à estrutura de suporte.São tipicamente feitos de aço galvanizado ou outro material resistente à corrosão, e podem ser concebidos com características especiais, tais como fendas ou juntas de esferas para facilitar a instalação.

3Composto de vedação: Um composto de vedação é utilizado para selar a junção entre o corpo do isolante e os acessórios de extremidade metálica, impedindo que a umidade e os contaminantes entrem no interior do isolante.

4. Hardware: Hardware como parafusos, porcas e rolhas são usados para fixar os acessórios de extremidade metálica para o corpo do isolante e estrutura de suporte.

5.Capuzes de fixação: as capuzes de fixação são utilizadas para proteger as terminações metálicas da corrosão e danos, e podem ser feitas de plástico ou outros materiais.

6Características adicionais: Dependendo da aplicação específica, os isoladores elétricos de alta tensão de porcelana podem ser concebidos com características adicionais, tais como barreiras isolantes, pistas de arco,e interruptores de terra para melhorar o seu desempenho e segurança.




Dicas de Segurança:

1.Conformidade com as normas de segurança: os interruptores de desconexão de alta tensão devem cumprir as normas de segurança pertinentes, tais como IEC, ANSI ou NFPA.A conformidade garante que os interruptores cumprem requisitos específicos de segurança e tenham sido submetidos a testes rigorosos, assegurando a sua fiabilidade e operação segura.

2.Ventilação e arrefecimento adequados: devem estar em vigor sistemas de ventilação e arrefecimento adequados para os interruptores de desconexão de alta tensão, especialmente em espaços fechados ou confinados.A ventilação adequada ajuda a dissipar o calor gerado durante a operação, evitando o sobreaquecimento e reduzindo o risco de avaria do equipamento ou de riscos eléctricos.

3Considerações relativas às zonas perigosas: interruptores de desconexão de alta tensão situados em zonas perigosas, tais como aquelas com atmosferas inflamáveis ou explosivas,devem ser concebidos com medidas de protecção adequadasEstas medidas reduzem o risco de ignição de substâncias perigosas e garantem uma operação segura nesses ambientes.

4Inspecção e manutenção regulares: os interruptores de desconexão de alta tensão devem ser submetidos a inspecção e manutenção regulares para identificar e resolver eventuais problemas.Isto inclui a verificação de sinais de desgaste, conexões soltas ou corrosão, e reparar ou substituir prontamente quaisquer componentes danificados para manter a integridade e segurança do interruptor.

5.Etiquetagem e sinalização claras: os interruptores de desconexão de alta tensão devem ser claramente rotulados com sinais de aviso e instruções de segurança adequados.compreender os riscos potenciais, e seguir os protocolos de segurança adequados ao operar ou trabalhar perto do equipamento.



Aplicação:

1.isolamento: quando o interruptor do isolador está na posição aberta, cria um fosso físico no circuito elétrico,que isola electricamente a secção da linha de transmissão de ambos os lados do interruptorIsto impede que a energia eléctrica passe pela linha, o que pode ajudar a proteger contra danos ao equipamento a jusante do interruptor.

2Protecção contra sobretensões: O interruptor de isolamento é frequentemente utilizado em conjunto com os detectores de sobretensões,que são concebidos para proteger contra ondas de tensão causadas por raios ou outras perturbações eléctricasA combinação do interruptor de isolamento e dos detectores de sobretensão ajuda a proteger contra danos ao equipamento, desviando o excesso de energia elétrica da linha de transmissão.

3Segurança de manutenção: ao proporcionar uma ruptura visível na linha de transmissão, o interruptor de isolamento ajuda a garantir que o pessoal de manutenção possa trabalhar com segurança na linha sem risco de eletrochoque.Isto ajuda a proteger tanto o equipamento como as pessoas que trabalham nele.

Colocação:

A relação entre o disjuntor de vácuo externo e o isolador de desconexão de alta tensão externo reside nas suas funções complementares no sistema elétrico:

Interrupção de circuito: O interruptor de vácuo é responsável por interromper o circuito elétrico durante o funcionamento normal ou em caso de falha.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é usado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.

Coordenação: Nos sistemas de energia de alta tensão, o interruptor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalharem juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.

Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.
