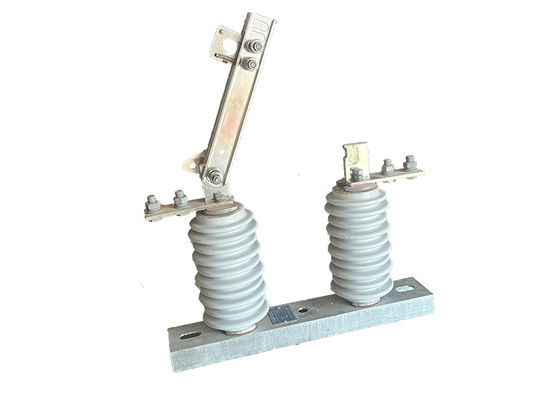

Interruptor de desconexão de porcelana de alta tensão de fase única da série GW9

Interruptor de desconexão de porcelana de alta tensão de fase única da série GW9

Descrição do produto:

O interruptor de desconexão exterior é um tipo de interruptor elétrico usado em sistemas de energia para isolar um circuito do resto do sistema para fins de manutenção ou segurança.O termo "vertical" refere-se à orientação do isolador, que é montado verticalmente numa estrutura de suporte.

Os interruptores de desconexão externos são comumente utilizados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para manutenção ou reparos.Eles são projetados para lidar com altas tensões e correntes e são frequentemente instalados em locais ao ar livre.

Os interruptores de desconexão externos consistem tipicamente num conjunto de contatos estacionários e móveis que são separados por uma lacuna de ar.Os contatos estão em contacto uns com os outros.Quando o isolador é aberto, os contatos são separados.interrompendo o fluxo de corrente através do circuito e isolando-o do resto do sistema.

Os interruptores de desconexão externos são um componente importante da segurança e da fiabilidade do sistema de energia e são concebidos para funcionar em diversas condições ambientais.São muitas vezes sujeitos a rigorosos testes e requisitos de certificação para garantir que cumprem os padrões da indústria em termos de desempenho e segurança.

Função:

A função principal de um isolador elétrico de alta tensão é fornecer isolamento elétrico entre o condutor de alta tensão AC e a estrutura de suporte,e para suportar o peso do condutorÉ projetado para suportar altos níveis de tensão e corrente elétrica, e é tipicamente feito de materiais que são altamente resistentes a arco elétrico e corrosão,Por exemplo, porcelana ou polímeros.

Estrutura:

Este produto é constituído por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.e a outra extremidade da faca é ligada separadamente à cabeça de contato estático, e cada lado é mantido em bom estado de contacto pela pressão da mola de compressão.Mas também favorece a redução do aumento da temperatura, e melhorar a resistência mecânica da faca, tornando a estabilidade térmica dinâmica contra curto-circuito.As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático constituem o dispositivo de bloqueio de abertura, que é auto-bloqueável quando o travão está fechado, de modo a que a faca de travão não caia por si só devido ao seu próprio peso ou à acção da energia eléctrica,que resulte na abertura do travão sem causa.

Aplicação:

1Isolamento de circuitos: Os isoladores elétricos de alta tensão são utilizados principalmente para isolar secções de um sistema de energia para manutenção ou reparação.Isto permite que os trabalhadores trabalhem com segurança no circuito isolado sem o risco de electrocução ou outros perigos elétricos.

2Segurança: Os isoladores elétricos de alta tensão são também utilizados como dispositivo de segurança para proteger os trabalhadores e o público contra os riscos elétricos.Os isoladores elétricos de alta tensão evitam o contacto acidental com partes do sistema e reduzem o risco de acidentes elétricos..

3Proteção contra falhas: Os isoladores elétricos de alta tensão também podem ser utilizados para proteger o sistema de energia contra falhas, como curto-circuitos e sobrecargas.Isoladores elétricos de alta tensão impedem que a falha se espalhe para outras partes do sistema e cause mais danos.

4.Conmutação: Os isoladores elétricos de alta tensão podem ser usados como um dispositivo de comutação para controlar o fluxo de energia em um sistema.O fluxo de energia pode ser direcionado para diferentes partes do sistema conforme necessário.

5Teste: Os isoladores elétricos de alta tensão podem também ser utilizados para fins de teste, como medir a tensão ou a corrente num circuito ou para testar o desempenho de outros componentes do sistema..

Condição:

1.A altitude máxima na zona especificada não excede 1000 metros acima do nível do mar. Esta limitação de altitude é relevante para a instalação e funcionamento do equipamento.

2A temperatura do ar ambiente tem certos limites. A temperatura máxima não deve exceder +40°C e a temperatura mínima pode variar consoante a área específica.A temperatura mínima não deve cair abaixo de -30°C, enquanto nas zonas de Paramos, não deve cair abaixo de -40°C.

3A pressão do vento não deve exceder 700 Pascal (Pa), o que corresponde a uma velocidade do vento de aproximadamente 34 metros por segundo.Este limite garante que o equipamento possa suportar a força exercida pelo vento sem comprometer a sua funcionalidade ou integridade estrutural.

4A intensidade do terramoto não deve exceder os 8 graus, o que se refere à intensidade máxima da atividade sísmica que o equipamento pode suportar sem ser danificado.A escala específica utilizada para medir a intensidade dos terremotos pode depender da região ou do país.

5O ambiente de trabalho deve estar livre de vibrações frequentes e violentas, garantindo assim a estabilidade e funcionamento dos equipamentos em condições normais de funcionamento.Vibrações excessivas podem afetar o desempenho e a vida útil do isolador.

6Os isoladores de tipo normal devem ser instalados em locais afastados de gases, fumo, depósitos químicos, nevoeiro de sal, poeira e outras substâncias explosivas ou corrosivas.Estes materiais podem ter efeitos prejudiciais sobre as capacidades de isolamento e condução do isolante, potencialmente comprometendo o seu desempenho e segurança.

7Os isoladores à prova de poluição são concebidos para ser utilizados em zonas com contaminação grave.Não deve haver substâncias explosivas ou materiais susceptíveis de causar incêndio.Este requisito garante que o isolador permaneça seguro e funcional apesar das difíceis condições ambientais.

Parâmetros técnicos:
