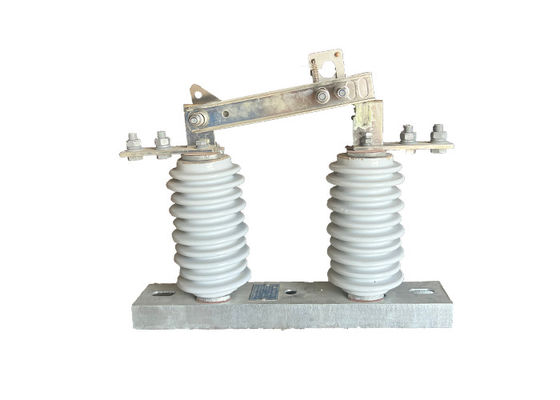

Interruptor de desconexão externo durável Instalação portátil e fácil para subestação elétrica de alta tensão

Interruptor de desconexão externo durável Instalação portátil e fácil para subestação elétrica de alta tensão

Descrição do produto:

Os interruptores de desconexão externos desempenham um papel crucial nos sistemas de transmissão e distribuição de energia de alta tensão.Com um diâmetro superior a 50 mm, assegurando a segurança dos trabalhadores que executam tarefas no sistema.
A função principal de um interruptor de desconexão exterior é isolar o circuito da fonte de alimentação.Isto é conseguido através de um poste rotativo que controla a abertura e fechamento da lâmina do interruptor ou contato. Ao girar o poste, a lâmina pode ser ligada ou desligada, conectando ou desconectando efetivamente o circuito.que permitam aos operadores determinar facilmente se o circuito está ligado ou desligado.
A segurança do operador é de primordial importância quando se trata de sistemas de alta tensão.como fibra de vidro ou materiais compósitosEsta escolha de materiais garante que o poste fornece isolamento contra a alta tensão presente no sistema, protegendo o operador de choque elétrico durante a operação do interruptor.
Os interruptores de desconexão externos estão disponíveis em diferentes projetos e tamanhos para acomodar as classificações de tensão e corrente dos circuitos que controlam.Eles são comumente instalados em postes ou estruturas em ambientes externos para fácil acessibilidade e operaçãoQuando utilizados em conjunto com outros dispositivos de protecção, como disjuntores e fusíveis,Os interruptores de desconexão contribuem para a segurança e confiabilidade globais do sistema elétrico, fornecendo um meio de isolamento e proteção..

Características:

1Isolamento e manutenção: os interruptores de desconexão externos fornecem um meio de isolar os circuitos das suas fontes de alimentação durante as actividades de manutenção ou reparação.Este isolamento garante que os trabalhadores possam trabalhar em segurança no sistema sem o risco de choque elétricoAo desconectar o circuito, o interruptor permite a desenergização de secções específicas, permitindo que as tarefas de manutenção sejam realizadas com segurança.
2Indicação visível: a operação manual e a indicação visível do estado do interruptor aumentam a segurança.Os operadores podem determinar facilmente se o circuito está ligado ou desconectado observando a posição da lâmina ou do contato do interruptorEsta indicação visual ajuda a evitar o contacto acidental com os circuitos em funcionamento, reduzindo o risco de acidentes eléctricos.
3Proteção contra riscos eléctricos: O material de pólo não condutor utilizado nos interruptores de desconexão externos fornece isolamento contra a alta tensão presente no sistema.Este isolamento protege o operador de choques elétricos durante a operação do interruptorFunciona como uma barreira entre o operador e os componentes elétricos em funcionamento, minimizando o risco de lesões.
4Coordenação com dispositivos de proteção: os interruptores de desconexão externos funcionam em conjunto com outros dispositivos de proteção, tais como disjuntores e fusíveis.Estes dispositivos complementam-se mutuamente para assegurar a segurança e a fiabilidade globais do sistema elétricoOs interruptores de desconexão podem ser usados para isolar secções defeituosas do sistema, permitindo que os disjuntores ou fusíveis funcionem e protejam o sistema de danos adicionais.
5Acessibilidade e fiabilidade: os interruptores de desconexão externos são concebidos para serem facilmente acessíveis e operáveis.permitir um acesso rápido e conveniente ao pessoal de manutençãoA sua construção robusta e funcionamento fiável contribuem para a fiabilidade geral do sistema elétrico, minimizando o tempo de inatividade e assegurando uma alimentação ininterrupta.

Operação

1Posição inicial: o interruptor de desconexão está inicialmente na posição fechada, o que significa que o circuito está ligado e energizado.A lâmina ou o contato do interruptor está em contato com os terminais ou condutores correspondentes, permitindo o fluxo de corrente elétrica.

2Preparação e medidas de segurança: Antes de operar o interruptor, devem ser tomadas medidas de segurança adequadas.Por exemplo, usar equipamento de proteção individual (EPI) adequado e garantir que a área esteja livre de quaisquer perigos potenciais.É essencial seguir os protocolos de segurança estabelecidos e as orientações.

3Operação manual: o operador gira o poste ou a alça do interruptor, que controla a abertura e o fechamento da lâmina ou do contato do interruptor.O poste é tipicamente localizado a uma distância segura dos componentes elétricos acionados e é feito de um material não condutor para isolamento.

4Abrir o interruptor: ao girar o poste, a lâmina ou o contato do interruptor é desligado dos terminais ou condutores, abrindo efetivamente o circuito.Esta ação interrompe o fluxo de corrente elétrica e desconecta o circuito de sua fonte de energia.

5Indicação visível: quando o interruptor é accionado, fornece uma indicação visível do seu estado. A posição da lâmina ou do contato do interruptor pode ser observada,geralmente através de um gabinete transparente ou utilizando indicadores visuais, para determinar se o circuito está ligado ou desconectado.

6Manutenção ou reparação: com o interruptor de desconexão na posição aberta, as actividades de manutenção ou reparação podem ser efectuadas em segurança no circuito.Os trabalhadores podem trabalhar no sistema sem o risco de choque elétrico, uma vez que o circuito está isolado da fonte de alimentação.

7Fechamento do interruptor: uma vez concluídas as tarefas de manutenção ou reparação, e é seguro restaurar a energia ao circuito, o operador gira o poste na direção oposta para fechar o interruptor.A lâmina ou o contato se reencontra com os terminais ou condutores, reconectando o circuito à sua fonte de alimentação.

8Verificação: Após fechar o interruptor, é importante verificar se o circuito foi reenergizado com êxito e se está a funcionar correctamente.Isto pode ser feito através de procedimentos de ensaio e monitorização adequados para garantir que o sistema funcione como pretendido.

Aplicação:

1Manutenção e reparação: O isolante elétrico Loadbuster é comumente utilizado para isolar e aterrar linhas de distribuição elétrica para atividades de manutenção e reparação.Permite que o pessoal de manutenção trabalhe com segurança em equipamentos com energia sem o risco de electrocução.

2Resposta a emergências: O isolante elétrico Loadbuster pode ser utilizado em situações de emergência, como quedas de energia ou desastres naturais,para isolar e aterrar as linhas de distribuição elétrica e restaurar a energia de forma segura.

3Operações de comutação: O isolador elétrico Loadbuster pode ser utilizado para abrir ou fechar interruptores e realizar outras operações de comutação em linhas de distribuição elétrica.

Condição:

1A altitude máxima para instalação não deve exceder 1000 m.

2A temperatura do ar ambiente não deve exceder +40'C e, em zonas gerais, não deve cair abaixo de -30'C. Nas zonas de Paramos, não deve cair abaixo de -40'C.

3A pressão do vento não deve exceder 700 Pa, correspondente a uma velocidade do vento de 34 m/s.

4O isolador deve resistir a terramotos de até 8 graus.

5O isolador deve ser instalado num local onde não haja frequentes vibrações violentas.

6.Para os isoladores de tipo comum, devem ser mantidos afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira,e outros materiais explosivos e corrosivos que possam afectar seriamente a capacidade de isolamento e condução do isolante.

7Os isoladores à prova de poluição são adequados para utilização em zonas de condução muito sujas, mas não devem ser instalados em zonas com materiais explosivos ou inflamáveis.

Parâmetros técnicos:
