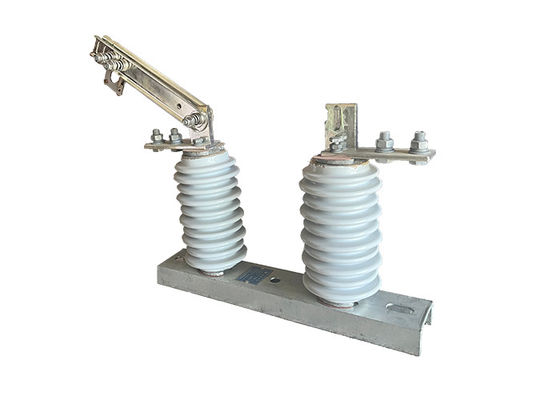

Interruptor de desconexão exterior de fase única AC Power Porcelana Elétrica de Alta Tensão Interruptores de desconexão de grupo aéreos
Descrição do produto:
O interruptor de desconexão exterior é um tipo de interruptor elétrico usado em sistemas de energia de alta tensão para isolar seções da rede para fins de manutenção ou segurança.O interruptor é tipicamente montado em um poste ou outra estrutura de suporte e é usado para desconectar uma linha de energia aérea do resto do sistema.
Os interruptores de desconexão externos são projetados para lidar com altas tensões e correntes e são frequentemente instalados em locais externos.Consistem num conjunto de contatos estacionários e móveis separados por uma abertura de arQuando o interruptor está na posição fechada, os contatos estão em contato uns com os outros, permitindo que a corrente flua através do circuito.interrompendo o fluxo de corrente através do circuito e isolando-o do resto do sistema.
Os interruptores de desconexão externos são um componente importante da segurança e da fiabilidade do sistema de energia e são concebidos para funcionar em diversas condições ambientais.São muitas vezes sujeitos a rigorosos testes e requisitos de certificação para garantir que cumprem os padrões da indústria em termos de desempenho e segurança.
Os interruptores de desconexão externos são comumente utilizados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para manutenção ou reparos.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.
Características:
1Integração de comutadores: os comutadores isoladores de alta tensão são comumente integrados em sistemas de comutadores, que incluem outros dispositivos de proteção, como disjuntores, fusíveis e relé.Esta integração permite um controlo e protecção abrangentes do circuito de alta tensão, assegurando uma operação segura e eficiente.
2Operação remota: Muitos interruptores de isolamento de alta tensão são equipados com capacidades de operação remota, permitindo que eles sejam controlados a partir de um local centralizado.Esta característica aumenta a conveniência e a segurança, eliminando a necessidade de operação manual em ambientes potencialmente perigosos.
3.Supressão de arco: os interruptores de isolamento de alta tensão são concebidos para suprimir a formação e propagação de arcos elétricos ao abrir ou fechar o interruptor.como o uso de pistas de arco ou câmaras de extinção de arco, ajudam a minimizar o risco de danos ao interruptor e ao equipamento circundante, bem como a reduzir o potencial de acidentes elétricos.
4Detecção de falhas: Alguns interruptores de isolamento de alta tensão são equipados com mecanismos de detecção de falhas que podem detectar condições anormais, tais como corrente ou tensão excessiva,e desencadear uma abertura automática do interruptorEsta capacidade aumenta a protecção global do circuito, isolado rapidamente a secção defeituosa e evitando novos danos.
5Modularidade e escalabilidade: os interruptores de isolamento de alta tensão são frequentemente projetados para serem modulares, permitindo uma fácil instalação, substituição ou expansão no sistema elétrico.Esta modularidade permite flexibilidade e escalabilidade, o que permite adaptar o sistema às necessidades operacionais em evolução.
Operação:
1- Fechar o interruptor:Quando o interruptor é fechado, as duas partes condutoras do circuito são colocadas em contato umas com as outras, permitindo que a corrente elétrica flua através do circuito.
2- Abrindo o interruptor:Quando o interruptor é aberto, uma lacuna de ar é criada entre as duas partes condutoras do circuito, isolando efetivamente a seção do resto do sistema.Isto é normalmente feito para permitir a manutenção, reparação ou ensaio devem ser realizados de forma segura.
3- Aterramento do circuito:Antes de qualquer trabalho poder ser realizado na seção isolada do circuito, é importante aterrar o circuito para evitar que qualquer carga elétrica residual se acumule.Isto é normalmente feito usando um interruptor de terra ou elétrodo de aterramento.
É importante notar que a operação dos interruptores de isolamento de alta tensão só deve ser efectuada por pessoal treinado e qualificado,Uma vez que podem representar um risco grave de choque eléctrico ou lesão se forem mal manuseadosAlém disso, é importante seguir todos os procedimentos e orientações de segurança ao trabalhar com equipamentos de alta tensão, incluindo o uso de roupas e equipamentos de proteção adequados,Utilizando ferramentas isoladas, e garantir que a área esteja livre de materiais inflamáveis ou explosivos.
Dicas de Segurança:
1.Considerar a implementação de sistemas de monitorização e controlo remoto para interruptores de isolamento de alta tensão. Estes sistemas permitem monitorizar em tempo real o estado do interruptor, as condições de carga e a detecção de falhas,Aumentar a eficiência operacional e reduzir a necessidade de intervenção manual.
2. Fornecer sinais e rótulos de aviso claros e visíveis perto do interruptor para alertar o pessoal sobre a alta tensão e os perigos potenciais associados ao equipamento.Isto ajuda a promover a conscientização e encoraja a adesão aos protocolos de segurança.
3.Estabelecer um calendário de manutenção regular do interruptor e respeitá-lo diligentemente.assegurar que o interruptor permanece em condições ótimas e reduzir a probabilidade de falhas inesperadas.
4Manter uma fonte de energia de reserva ou um plano de emergência fiável em caso de interrupção de energia ou emergências.Isto garante que o interruptor ainda pode ser operado ou isolado quando a fonte de alimentação primária não está disponível, minimizando as interrupções e mantendo a segurança.
5.Conduzir avaliações exaustivas dos riscos antes da instalação ou da colocação em serviço de interruptores de isolamento de alta tensão.,e a proximidade do pessoal ou dos equipamentos sensíveis para garantir que estão em vigor medidas de segurança adequadas.
6.Mantenha-se atualizado com os padrões, regulamentos e melhores práticas da indústria relacionados com os interruptores de isolamento de alta tensão.tais como as estabelecidas pelas autoridades de segurança elétrica, ajuda a assegurar que o interruptor cumpre os requisitos mínimos de segurança e funciona dentro de limites aceitáveis.
Aplicação:
1Isolamento de circuitos: Os isoladores elétricos de alta tensão são utilizados principalmente para isolar secções de um sistema de energia para manutenção ou reparação.Isto permite que os trabalhadores trabalhem com segurança no circuito isolado sem o risco de electrocução ou outros perigos elétricos.
2Segurança: Os isoladores elétricos de alta tensão são também utilizados como dispositivo de segurança para proteger os trabalhadores e o público contra os riscos elétricos.Os isoladores elétricos de alta tensão evitam o contacto acidental com partes do sistema e reduzem o risco de acidentes elétricos..
3Proteção contra falhas: Os isoladores elétricos de alta tensão também podem ser utilizados para proteger o sistema de energia contra falhas, como curto-circuitos e sobrecargas.Isoladores elétricos de alta tensão impedem que a falha se espalhe para outras partes do sistema e cause mais danos.
4.Conmutação: Os isoladores elétricos de alta tensão podem ser utilizados como um dispositivo de comutação para controlar o fluxo de energia em um sistema.O fluxo de energia pode ser direcionado para diferentes partes do sistema conforme necessário.
5Teste: Os isoladores elétricos de alta tensão podem também ser utilizados para fins de teste, como medir a tensão ou a corrente num circuito ou para testar o desempenho de outros componentes do sistema..
Parâmetros técnicos:
| Número de série. |
Parâmetro |
Unidade |
Dados |
| 1 |
Voltagem nominal |
kV |
12 |
| 2 |
Corrente nominal |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a curto prazo |
Número do modelo. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Nível de isolamento nominal |
Ondas de relâmpago resistir tensão ((pico) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfracção
(Positivo e negativo) |
85 |
Frequência industrial resistência à tensão
(1 min)
(Valor efetivo) |
Ensaio em seco/ensaio molhado |
Polar-Terra |
42 ((Seco)
34 ((Humidade) |
| Interfracção |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Humidade) |
| 5 |
Resistência do circuito principal |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo de vida útil mecânico |
vezes |
50 |
| 50 |
| 80 |
