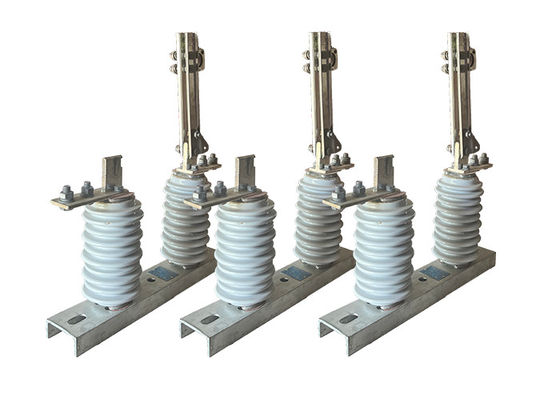

GB/T11022-2011 Interruptor de desconexão de alta tensão utilizado com um disjuntor de vácuo externo para subestação industrial 1000A

GB/T11022-2011 Interruptor de desconexão de alta tensão utilizado com um disjuntor de vácuo externo para subestação industrial 1000A

Descrição do produto:

Os interruptores de desconexão de alta tensão são tipicamente usados em sistemas de transmissão e distribuição de alta tensão para isolar seções da rede para trabalhos de manutenção ou reparo.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.

São concebidos para lidar com altas tensões e correntes e são frequentemente instalados em locais externos, onde estão expostos a condições ambientais adversas, tais como temperaturas extremas, ventos,Portanto, são construídos para resistir a estas condições e são frequentemente feitos de materiais duráveis, como aço ou alumínio.

Os interruptores de desconexão de alta tensão vêm em diferentes tipos e configurações, dependendo da aplicação e requisitos específicos.enquanto outros são adequados para uso ao ar livreAlguns são concebidos para operar manualmente, enquanto outros são automatizados e podem ser operados remotamente.

Para além da sua função primária de isolar circuitos, os interruptores de desconexão de alta tensão têm também outras características importantes,como fornecer uma indicação visual do seu estado (aberto ou fechado), e assegurar que o circuito não é energizado quando o isolante está aberto.

Relação com o disjuntor de vácuo:

A relação entre o disjuntor de vácuo externo e o isolador de desconexão de alta tensão externo reside nas suas funções complementares no sistema elétrico:

1Interrupção de circuito: O interruptor de vácuo é responsável pela interrupção do circuito elétrico durante o funcionamento normal ou em caso de avaria.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é usado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.

2Coordenação: nos sistemas de energia de alta tensão, o disjuntor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalharem juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.

3.Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.

Características:

Integração do equipamento de comutação: os interruptores de isolamento de alta tensão são comumente integrados em sistemas de equipamento de comutação, que incluem outros dispositivos de proteção, como disjuntores, fusíveis e relé.Esta integração permite um controlo e protecção abrangentes do circuito de alta tensão, assegurando uma operação segura e eficiente.

Operação remota: Muitos interruptores de isolamento de alta tensão são equipados com capacidades de operação remota, permitindo que eles sejam controlados a partir de um local centralizado.Esta característica aumenta a conveniência e a segurança, eliminando a necessidade de operação manual em ambientes potencialmente perigosos.

Supressão de arco: os interruptores de isolamento de alta tensão são projetados para suprimir a formação e propagação de arcos elétricos ao abrir ou fechar o interruptor.como o uso de pistas de arco ou câmaras de extinção de arco, ajudam a minimizar o risco de danos ao interruptor e ao equipamento circundante, bem como a reduzir o potencial de acidentes elétricos.

Detecção de falhas: Alguns interruptores de isolamento de alta tensão são equipados com mecanismos de detecção de falhas que podem detectar condições anormais, como corrente ou tensão excessiva,e desencadear uma abertura automática do interruptorEsta capacidade aumenta a protecção global do circuito, isolado rapidamente a secção defeituosa e evitando novos danos.

Modularidade e escalabilidade: os interruptores de isolamento de alta tensão são geralmente projetados para serem modulares, permitindo uma fácil instalação, substituição ou expansão no sistema elétrico.Esta modularidade permite flexibilidade e escalabilidade, o que permite adaptar o sistema às necessidades operacionais em evolução.

Aplicação:

1Manutenção e reparação: O interruptor de desconexão é usado para isolar uma seção da linha de energia para fins de manutenção ou reparação.Isto permite que o pessoal de manutenção trabalhe com segurança sem o risco de electrocução.

2.Descartamento de carga: em caso de sobrecarga de energia, o interruptor de desconexão pode ser usado para descarregar a carga e evitar danos à linha de energia ou ao equipamento.

3Isolamento de falhas: o interruptor de desconexão pode ser usado para isolar uma seção da linha de energia em caso de falha, como um curto-circuito ou falha de terra.Isto impede que a falha se espalhe para outras partes da rede e cause mais danos.

4Operações de comutação: o interruptor de desconexão é utilizado para operações de comutação, tais como a ligação ou desconexão de fontes de energia ou redirecionamento de energia para diferentes partes da rede.

5Proteção: O interruptor de desconexão é frequentemente utilizado em conjunto com outros dispositivos de proteção, como disjuntores e fusíveis, para proteger a linha de energia e o equipamento de danos.

6.Energia renovável: com a utilização crescente de fontes de energia renováveis, como a eólica e a solar, são utilizados interruptores de desconexão para ligar e desconectar estas fontes da rede eléctrica.

Condição:

1A altitude não excede 1000 m.

2.Temperatura do ar ambiente: Máximo + 40'C; Mínimo:Área geral -30'C, Paramos -40'C;

3.A pressão do vento não excede 700 Pa. (correspondente a uma velocidade do vento de 34 m/s);

4A intensidade do terramoto não excede 8 graus.

5.A situação de trabalho é livre de vibrações violentas frequentes;

6O local de instalação do isolador de tipo comum deve ser mantido afastado de gases, depósitos químicos de fumaça, nevoeiro de sal, poeira

e outras matérias explosivas e corrosivas que afetem seriamente a capacidade de isolamento e condução do isolador

7. Isolador tipo à prova de poluição é aplicável a área de condução suja grave, no entanto, não deve ser qualquer matéria explosiva e matéria que cause fogo
