Alta tensão do interruptor externo de desconexão AC Power melhor efeito usado com o sistema externo Vacuum Circuito Interruptor para sistema de energia

Alta tensão do interruptor externo de desconexão AC Power melhor efeito usado com o sistema externo Vacuum Circuito Interruptor para sistema de energia

Descrição do produto:

Os interruptores de desconexão externos são efectivamente utilizados em sistemas de transmissão e distribuição de energia de alta tensão para desconectar circuitos das suas fontes de energia para fins de manutenção ou reparação.Eles fornecem um meio para isolar o circuito da fonte de alimentação, permitindo que os trabalhadores executem as suas tarefas com segurança, sem risco de choque eléctrico.

O funcionamento de um interruptor de desconexão externo envolve um poste giratório que controla a abertura e fechamento da lâmina ou contato do interruptor.A lâmina pode ser ligada ou desligadaEste mecanismo permite uma indicação manual e visível do estado do interruptor.

Para garantir a segurança do operador, o poste do interruptor de desconexão é tipicamente feito de um material não condutor, como fibra de vidro ou materiais compósitos,que fornece isolamento contra a alta tensão presente no sistemaEste isolamento protege o operador de choques eléctricos durante a operação do interruptor.

Os interruptores de desconexão externos estão disponíveis em vários projetos e tamanhos para acomodar diferentes tensões e correntes dos circuitos que controlam.Eles são comumente montados em postes ou estruturas em ambientes externosEm conjunto com outros dispositivos de protecção, como disjuntores e fusíveis,Os interruptores de desconexão contribuem para a segurança e confiabilidade globais do sistema elétrico, fornecendo um meio de isolamento e proteção..

Operação:

1 Preparação: Antes de operar o interruptor, o circuito deve ser desligado e adequadamente ligado à terra para evitar quaisquer riscos elétricos.O interruptor deve ser inspecionado para detectar quaisquer sinais de danos ou desgaste.
2 Fechamento do interruptor: para fechar o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição fechada.permitindo o fluxo de corrente através do circuito.
3 Abertura do interruptor: para abrir o interruptor, o operador move manualmente ou remotamente a alça do interruptor ou a alavanca de comando para a posição aberta.Interrupção do fluxo de corrente.
4 Gestão do arco: quando o interruptor é aberto, pode ocorrer um arco elétrico entre os contatos, o que pode ser perigoso e causar danos ao interruptor.O interruptor pode ser equipado com dispositivos como parafusos de arco ou bobinas de explosão.
5 Segurança: Os operadores de interruptores de desconexão de alta tensão devem seguir procedimentos de segurança adequados para evitar riscos eléctricos.e seguindo os procedimentos de bloqueio/etiquetação.

Estrutura:

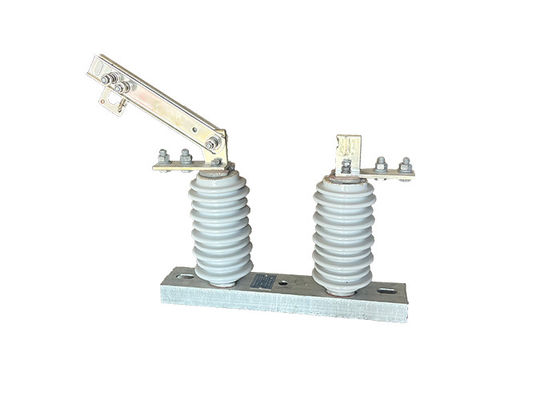

Este produto é constituído por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.e a outra extremidade da faca é ligada separadamente à cabeça de contato estático, e cada lado é mantido em bom estado de contato pela pressão da mola de compressão.Mas também favorece a redução do aumento da temperatura, e melhorar a resistência mecânica da faca, tornando a estabilidade térmica dinâmica contra curto-circuito.As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático constituem o dispositivo de bloqueio de abertura, que é auto-bloqueável quando o travão está fechado, de modo a que a faca de travão não caia sozinha devido ao seu próprio peso ou à acção da energia eléctrica,que resulte na abertura do travão sem causa.

Relação:

A relação entre o disjuntor de vácuo externo e o isolador de desconexão de alta tensão externo reside nas suas funções complementares no sistema elétrico:

1Interrupção de circuito: O interruptor de vácuo é responsável pela interrupção do circuito elétrico durante o funcionamento normal ou em caso de avaria.Ele atua como o principal meio de quebrar o fluxo de correnteEm contraste, o isolador de desconexão é usado para isolar o circuito da fonte de alimentação durante as atividades de manutenção ou reparação.Ele fornece uma camada adicional de segurança, abrindo fisicamente o circuito.

2Coordenação: nos sistemas de energia de alta tensão, o disjuntor de vácuo e o isolador de desconexão são frequentemente coordenados para trabalharem juntos.O disjuntor é responsável por detectar falhas e desencadear para interromper o fluxo de corrente, enquanto o isolador de desconexão é usado para isolar fisicamente o circuito e fornecer uma indicação visível da desconexão.

3.Segurança e manutenção: O isolador de desconexão desempenha um papel crucial na garantia da segurança do pessoal de manutenção.O isolador de desconexão é operado para abrir o circuito e fornecer uma lacuna de ar visívelO interruptor de vácuo, por outro lado, protege o sistema durante o funcionamento normal e em caso de falhas.

Parâmetros técnicos:
