Função segura do interruptor de desconexão exterior para controlo ou protecção utilizado na transmissão de energia de alta tensão

Função segura do interruptor de desconexão exterior para controlo ou protecção utilizado na transmissão de energia de alta tensão

Descrição do produto:

O interruptor de desconexão exterior é um tipo de dispositivo portátil usado para isolar e aterrar linhas de distribuição elétrica para fins de manutenção, reparo ou emergência.É uma ferramenta versátil que pode ser usada em uma variedade de aplicações, incluindo linhas aéreas de distribuição, subestações e instalações industriais.

O o é concebido para ser operado por uma única pessoa, tornando-o fácil de usar e manobrar.e um conjunto de acessórios intercambiáveis, que permitem ao utilizador executar uma variedade de tarefas, tais como a abertura ou fechamento de interruptores e de linhas de ligação à terra.

O interruptor de isolamento é projetado para proporcionar uma ruptura visível no circuito elétrico, o que ajuda a proteger contra o contato acidental com equipamentos energizados.Também é projetado para suportar condições ambientais adversas, como ventos fortes, chuva e neve, tornando-o adequado para uso em ambientes externos.

Estrutura:

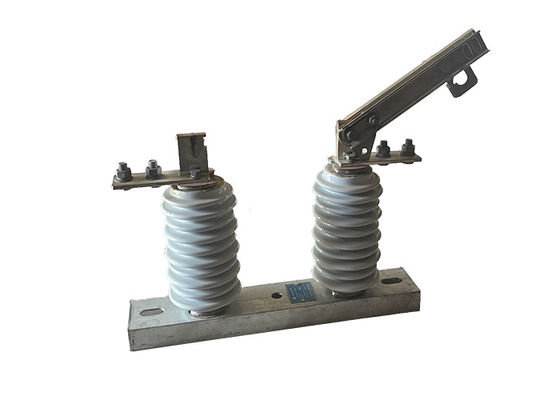

Este produto é constituído por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.e a outra extremidade da faca é ligada separadamente à cabeça de contato estático, e cada lado é mantido em bom estado de contato pela pressão da mola de compressão.Mas também favorece a redução do aumento da temperatura, e melhorar a resistência mecânica da faca, tornando a estabilidade térmica dinâmica contra curto-circuito.As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático constituem o dispositivo de bloqueio de abertura, que é auto-bloqueável quando o travão está fechado, de modo a que a faca de travão não caia sozinha devido ao seu próprio peso ou à acção da energia eléctrica,que resulte na abertura do travão sem causa.

Aplicação:

1Isolamento de circuito: os interruptores de isolador de alta tensão são usados para isolar uma seção de um circuito de alta tensão para fins de manutenção, reparo ou teste.a secção pode ser efetivamente desconectada do resto do sistema, permitindo que o trabalho seja realizado com segurança.

2.Conmutação de carga: os interruptores de isolamento de alta tensão podem ser usados como interruptores de carga para controlar o fluxo de energia elétrica em um circuito.São particularmente úteis em situações em que a carga é relativamente pequena e não requer um interruptor ou fusível.

3Proteção de linhas aéreas: os interruptores de isolamento de alta tensão são frequentemente instalados em linhas aéreas de energia para fornecer proteção contra raios e outros distúrbios elétricos.Isolar uma secção da linha, o interruptor pode ajudar a prevenir danos ao equipamento e reduzir o risco de interrupções de energia.

4Proteção do transformador: os interruptores de isolamento de alta tensão também são usados para proteger os transformadores, isolando-os da rede elétrica em caso de falha ou sobrecarga.O transformador pode ser desconectado da rede, evitando danos ao transformador e a outros equipamentos.

Condição:

1A altitude máxima para instalação não deve exceder 1000 m.

2A temperatura do ar ambiente não deve exceder +40'C e, em zonas gerais, não deve cair abaixo de -30'C. Nas zonas de Paramos, não deve cair abaixo de -40'C.

3A pressão do vento não deve exceder 700 Pa, correspondente a uma velocidade do vento de 34 m/s.

4O isolador deve resistir a terramotos de até 8 graus.

5O isolador deve ser instalado num local onde não haja frequentes vibrações violentas.

6.Para os isoladores de tipo comum, devem ser mantidos afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira,e outros materiais explosivos e corrosivos que possam afectar seriamente a capacidade de isolamento e condução do isolante.

7Os isoladores à prova de poluição são adequados para utilização em zonas de condução muito sujas, mas não devem ser instalados em zonas com materiais explosivos ou inflamáveis.

Parâmetros técnicos:
