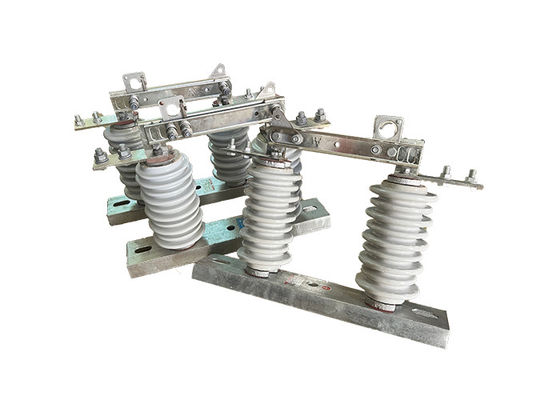

Interruptor de desconexão de alta voltagem de fase única 630A 12kV Porcelana feito com interruptor de desconexão exterior com operação inteligente

Interruptor de desconexão de alta voltagem de fase única 630A 12kV Porcelana feito com interruptor de desconexão exterior com operação inteligente

Descrição do produto:

Os interruptores de desconexão de alta tensão são efectivamente utilizados em sistemas de transmissão e distribuição de energia de alta tensão para desconectar circuitos das suas fontes de energia para fins de manutenção ou reparação.Eles fornecem um meio para isolar o circuito da fonte de alimentação, permitindo que os trabalhadores executem as suas tarefas com segurança, sem risco de choque eléctrico.

A operação de um interruptor de desconexão de alta tensão envolve um pólo giratório que controla a abertura e fechamento da lâmina ou contato do interruptor.A lâmina pode ser ligada ou desligadaEste mecanismo permite uma indicação manual e visível do estado do interruptor.

Para garantir a segurança do operador, o poste do interruptor de desconexão é tipicamente feito de um material não condutor, como fibra de vidro ou materiais compósitos,que fornece isolamento contra a alta tensão presente no sistemaEste isolamento protege o operador de choques eléctricos durante a operação do interruptor.

Os interruptores de desconexão de alta tensão estão disponíveis em vários projetos e tamanhos para acomodar diferentes voltagens e correntes dos circuitos que controlam.Eles são comumente montados em postes ou estruturas em ambientes externosEm conjunto com outros dispositivos de protecção, como disjuntores e fusíveis,Os interruptores de desconexão contribuem para a segurança e confiabilidade globais do sistema elétrico, fornecendo um meio de isolamento e proteção..

Operação:

Os interruptores de desconexão de alta tensão separam a parte condutora da base usando um isolante para garantir uma distância de isolamento de trabalho normal e fixar a parte condutora, o isolante,e base como dispositivo de comutação integradoQuando estiver em posição aberta, há uma lacuna visível e uma distância de isolamento de ruptura adequada para suportar a tensão de trabalho normal.pode transportar de forma fiável a corrente normal de funcionamento e a corrente de falha de curto-circuitoDevido à presença de um dispositivo de extinção de arco dedicado, só pode ser utilizado para comutar circuitos com tensão, mas sem carga.As operações de abertura e fechamento são realizadas utilizando um gancho isolante para puxar ou empurrar o buraco redondo no interlock, fazendo com que o gancho de bloqueio dinâmico se desative e se ligue ao gancho de bloqueio estático.

Características:

1.Alta tensão: os interruptores de isolamento de alta tensão são projetados para suportar altos níveis de tensão, normalmente variando de vários milhares de volts a várias centenas de milhares de volts.

2Construção robusta: os interruptores de isolamento de alta tensão são tipicamente feitos de materiais que são altamente resistentes ao arco elétrico, à corrosão e a outras formas de danos, como porcelana ou polímero.

3.Arc Chutes: Muitos interruptores de isolamento de alta tensão são projetados com arc chutes, que ajudam a dissipar o calor gerado pelo arco elétrico e evitar danos ao interruptor.

4Interruptor de terra: Alguns interruptores de isolamento de alta tensão são equipados com um interruptor de terra, que fornece um nível adicional de segurança ao aterrar a seção isolada do circuito.

5Mecanismo de bloqueio: Para evitar o fechamento acidental do interruptor durante os trabalhos de manutenção,Muitos interruptores de isolamento de alta tensão são equipados com um mecanismo de bloqueio que impede que o interruptor seja fechado até que todos os procedimentos de segurança tenham sido seguidos.

6Indicadores visuais: os interruptores de isolamento de alta tensão podem também incluir indicadores visuais, tais como luzes ou sinalizadores,que indiquem claramente se o interruptor está na posição aberta ou fechada.

Aplicação:

1Isolamento de circuitos: Os isoladores elétricos de alta tensão são utilizados principalmente para isolar secções de um sistema de energia para manutenção ou reparação.Isto permite que os trabalhadores trabalhem com segurança no circuito isolado sem o risco de electrocução ou outros perigos elétricos.

2Segurança: Os isoladores elétricos de alta tensão são também utilizados como dispositivo de segurança para proteger os trabalhadores e o público contra os riscos elétricos.Os isoladores elétricos de alta tensão evitam o contacto acidental com partes do sistema e reduzem o risco de acidentes elétricos..

3Proteção contra falhas: Os isoladores elétricos de alta tensão também podem ser utilizados para proteger o sistema de energia contra falhas, como curto-circuitos e sobrecargas.Isoladores elétricos de alta tensão impedem que a falha se espalhe para outras partes do sistema e cause mais danos.

4Comutação: Os isoladores elétricos de alta tensão podem ser usados como um dispositivo de comutação para controlar o fluxo de energia em um sistema.O fluxo de energia pode ser direcionado para diferentes partes do sistema conforme necessário.

5Teste: Os isoladores elétricos de alta tensão podem também ser utilizados para fins de teste, como medir a tensão ou a corrente num circuito ou para testar o desempenho de outros componentes do sistema..

Condição:

1A altitude máxima para instalação não deve exceder 1000 m.

2A temperatura do ar ambiente não deve exceder +40°C e, em zonas gerais, não deve cair abaixo de -30°C. Nas zonas de Paramos, não deve cair abaixo de -40°C.

3A pressão do vento não deve exceder 700 Pa, correspondente a uma velocidade do vento de 34 m/s.

4O isolador deve resistir a terramotos de até 8 graus.

5O isolador deve ser instalado num local onde não haja frequentes vibrações violentas.

6.Para os isoladores de tipo comum, devem ser mantidos afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira,e outros materiais explosivos e corrosivos que possam afectar seriamente a capacidade de isolamento e condução do isolante.

7Os isoladores à prova de poluição são adequados para utilização em zonas de condução muito sujas, mas não devem ser instalados em zonas com materiais explosivos ou inflamáveis.

Parâmetros técnicos:
