Isolamento de circuito elétrico industrial de alta tensão com desligamento de interruptor usado para isolamento com operação fácil

Isolamento de circuito elétrico industrial de alta tensão com desligamento de interruptor usado para isolamento com operação fácil

Descrição do produto:

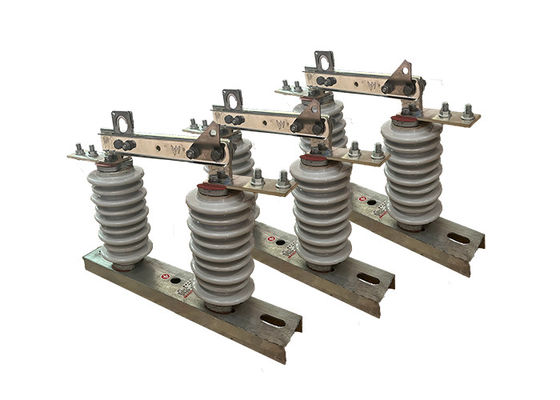

O interruptor de desconexão de alta tensão é um tipo de interruptor elétrico usado em sistemas de energia de alta tensão para isolar seções da rede para fins de manutenção ou segurança.O interruptor é tipicamente montado em um poste ou outra estrutura de suporte e é usado para desconectar uma linha de energia aérea do resto do sistema.

Os interruptores de desconexão de alta tensão são projetados para lidar com altas tensões e correntes e são frequentemente instalados em locais externos.Consistem num conjunto de contatos estacionários e móveis separados por uma abertura de arQuando o interruptor está na posição fechada, os contatos estão em contato uns com os outros, permitindo que a corrente flua através do circuito.interrompendo o fluxo de corrente através do circuito e isolando-o do resto do sistema.

Os interruptores de desconexão de alta tensão são um componente importante da segurança e da fiabilidade do sistema de energia e são concebidos para funcionar em condições ambientais variadas.São muitas vezes sujeitos a rigorosos testes e requisitos de certificação para garantir que cumprem os padrões da indústria em termos de desempenho e segurança.

Os interruptores de desconexão de alta tensão são comumente utilizados em sistemas de transmissão e distribuição de alta tensão para isolar secções da rede para trabalhos de manutenção ou reparação.São também utilizados como dispositivo de segurança para proteger os trabalhadores contra os riscos eléctricos, tais como o contacto acidental com partes do sistema.

Aplicação:

1Isolamento de circuitos: Os isoladores elétricos de alta tensão são utilizados principalmente para isolar secções de um sistema de energia para manutenção ou reparação.Isto permite que os trabalhadores trabalhem com segurança no circuito isolado sem o risco de electrocução ou outros perigos elétricos.

2Segurança: Os isoladores elétricos de alta tensão são também utilizados como dispositivo de segurança para proteger os trabalhadores e o público contra os riscos elétricos.Os isoladores elétricos de alta tensão evitam o contacto acidental com partes do sistema e reduzem o risco de acidentes elétricos..

3Proteção contra falhas: Os isoladores elétricos de alta tensão também podem ser utilizados para proteger o sistema de energia contra falhas, como curto-circuitos e sobrecargas.Isoladores elétricos de alta tensão impedem que a falha se espalhe para outras partes do sistema e cause mais danos.

4Comutação: Os isoladores elétricos de alta tensão podem ser usados como um dispositivo de comutação para controlar o fluxo de energia em um sistema.O fluxo de energia pode ser direcionado para diferentes partes do sistema conforme necessário.

5Teste: Os isoladores elétricos de alta tensão podem também ser utilizados para fins de teste, como medir a tensão ou a corrente num circuito ou para testar o desempenho de outros componentes do sistema..

Operação:

1Fechamento do interruptor: quando o interruptor está fechado, as duas partes condutoras do circuito são colocadas em contacto entre si, permitindo que a corrente elétrica flua através do circuito.

2Abrir o interruptor: quando o interruptor é aberto, é criada uma lacuna de ar entre as duas partes condutoras do circuito, isolando efetivamente a seção do resto do sistema.Isto é normalmente feito para permitir a manutenção, reparação ou ensaio devem ser realizados de forma segura.

3.Aterramento do circuito: Antes de qualquer trabalho poder ser realizado na secção isolada do circuito, é importante aterrar o circuito para evitar qualquer acumulação de carga elétrica residual.Isto é normalmente feito usando um interruptor de terra ou elétrodo de aterramento.

É importante notar que a operação dos interruptores de isolamento de alta tensão só deve ser efectuada por pessoal treinado e qualificado,Uma vez que podem representar um risco grave de choque eléctrico ou lesão se mal manuseadasAlém disso, é importante seguir todos os procedimentos e orientações de segurança ao trabalhar com equipamentos de alta tensão, incluindo o uso de roupas e equipamentos de proteção adequados,Utilizando ferramentas isoladas, e garantir que a área esteja livre de qualquer material inflamável ou explosivo

Estrutura:

1Corpo do isolante de porcelana: O corpo do isolante é o principal componente do isolante e é tipicamente feito de porcelana de alta resistência.É projetado para fornecer isolamento elétrico entre o condutor e a estrutura de suporte, e é moldado na forma e no tamanho desejados.

2.Fittings de extremidades metálicas: os acessórios de extremidades metálicas são fixados ao corpo do isolante e fornecem um meio de conectar o isolante ao condutor e à estrutura de suporte.São tipicamente feitos de aço galvanizado ou outro material resistente à corrosão, e podem ser concebidos com características especiais, tais como fendas ou juntas de esferas para facilitar a instalação.

3Composto de vedação: Um composto de vedação é utilizado para sellar a junção entre o corpo do isolante e os acessórios de extremidade metálica, impedindo que a umidade e os contaminantes entrem no interior do isolante.

4. Hardware: Hardware como parafusos, porcas e rolhas são usados para fixar os acessórios de extremidade metálica para o corpo do isolante e estrutura de suporte.

Capas de fixação: as capas de fixação são utilizadas para proteger as terminações metálicas da corrosão e danos, e podem ser feitas de plástico ou outros materiais.

5Características adicionais: Dependendo da aplicação específica, os isoladores elétricos de alta tensão de porcelana podem ser concebidos com características adicionais, tais como barreiras isolantes, pistas de arco,e interruptores de terra para melhorar o seu desempenho e segurança.

Condição:

1A altitude não excede 1000 m.

2.Temperatura do ar ambiente: Máximo + 40'C; Mínimo:Área geral -30'C, Paramos -40'C;

3.A pressão do vento não excede 700 Pa. (correspondente a uma velocidade do vento de 34 m/s);

4A intensidade do terramoto não excede 8 graus.

5.A situação de trabalho é livre de vibrações violentas frequentes;

6O local de instalação do isolador de tipo comum deve ser mantido afastado de gases, depósitos químicos de fumaça, nevoeiro de sal, poeira

e outras matérias explosivas e corrosivas que afetem seriamente a capacidade de isolamento e condução do isolador

7. Isolador tipo à prova de poluição é aplicável a área de condução suja grave, no entanto, não deve ser qualquer matéria explosiva e matéria que cause fogo

Parâmetros técnicos:
