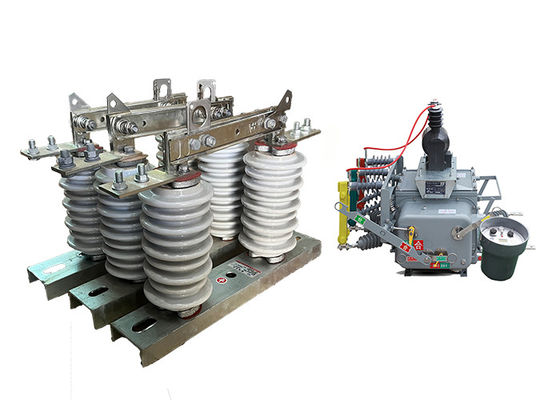

Cerâmica GW9-10 1250A Interruptor de desconexão exterior AC Power Hookstick Operado Interruptor de desconexão para sistema de distribuição

Cerâmica GW9-10 1250A Interruptor de desconexão exterior AC Power Hookstick Operado Interruptor de desconexão para sistema de distribuição

Descrição do produto:

O interruptor de desconexão exterior da série GW9-10 é um tipo de dispositivo portátil usado para isolar e aterrar linhas de distribuição elétrica para fins de manutenção, reparo ou emergência.É uma ferramenta versátil que pode ser usada em uma variedade de aplicações, incluindo linhas aéreas de distribuição, subestações e instalações industriais.

O interruptor de desconexão exterior é projetado para ser operado por uma única pessoa, tornando-o fácil de usar e manobrar.que podem ser estendidas até ao equipamento elétrico, e um conjunto de acessórios intercambiáveis, que permitem ao utilizador executar uma variedade de tarefas, tais como a abertura ou fechamento de interruptores e linhas de ligação à terra.

O interruptor de desconexão exterior é projetado para proporcionar uma interrupção visível no circuito elétrico, o que ajuda a proteger contra o contato acidental com equipamentos energizados.Também é projetado para suportar condições ambientais adversas, como ventos fortes, chuva e neve, tornando-o adequado para uso em ambientes externos.

Aplicação:

1Manutenção e reparação: O interruptor de desconexão é usado para isolar uma seção da linha de energia para fins de manutenção ou reparação.Isto permite que o pessoal de manutenção trabalhe com segurança sem o risco de electrocução.

2.Descartamento de carga: em caso de sobrecarga de energia, o interruptor de desconexão pode ser usado para descarregar a carga e evitar danos à linha de energia ou ao equipamento.

3Isolamento de falhas: o interruptor de desconexão pode ser usado para isolar uma seção da linha de energia em caso de falha, como um curto-circuito ou falha de terra.Isto impede que a falha se espalhe para outras partes da rede e cause mais danos.

4Operações de comutação: o interruptor de desconexão é utilizado para operações de comutação, tais como a ligação ou desconexão de fontes de energia ou redirecionamento de energia para diferentes partes da rede.

5Proteção: O interruptor de desconexão é frequentemente utilizado em conjunto com outros dispositivos de proteção, como disjuntores e fusíveis, para proteger a linha de energia e o equipamento de danos.

6.Energia renovável: com a utilização crescente de fontes de energia renováveis, como a eólica e a solar, são utilizados interruptores de desconexão para ligar e desconectar estas fontes da rede eléctrica.

Operação:

O interruptor de desligamento externo separa a parte condutora da base usando um isolante para garantir uma distância de isolamento de trabalho normal e fixar a parte condutora, o isolante,e base como dispositivo de comutação integradoQuando estiver em posição aberta, há uma lacuna visível e uma distância de isolamento de ruptura adequada para suportar a tensão de trabalho normal.pode transportar de forma fiável a corrente normal de funcionamento e a corrente de falha de curto-circuitoDevido à presença de um dispositivo de extinção de arco dedicado, só pode ser utilizado para comutar circuitos com tensão, mas sem carga.As operações de abertura e fechamento são realizadas usando um gancho isolante para puxar ou empurrar o buraco redondo no interlock, fazendo com que o gancho de bloqueio dinâmico se desative e se ligue ao gancho de bloqueio estático.

Estrutura:

1Corpo do isolante de porcelana: O corpo do isolante é o principal componente do isolante e é tipicamente feito de porcelana de alta resistência.É projetado para fornecer isolamento elétrico entre o condutor e a estrutura de suporte, e é moldado na forma e no tamanho desejados.

2.Fittings de extremidades metálicas: os acessórios de extremidades metálicas são fixados ao corpo do isolante e fornecem um meio de conectar o isolante ao condutor e à estrutura de suporte.São tipicamente feitos de aço galvanizado ou outro material resistente à corrosão, e podem ser concebidos com características especiais, tais como fendas ou juntas de esferas para facilitar a instalação.

3Composto de vedação: Um composto de vedação é utilizado para sellar a junção entre o corpo do isolante e os acessórios de extremidade metálica, impedindo que a umidade e os contaminantes entrem no interior do isolante.

4. Hardware: Hardware como parafusos, porcas e rolhas são usados para fixar os acessórios de extremidade metálica para o corpo do isolante e estrutura de suporte.

Capas de fixação: As capas de fixação são usadas para proteger as terminações metálicas da corrosão e danos, e podem ser feitas de plástico ou outros materiais.

5Características adicionais: Dependendo da aplicação específica, os isoladores elétricos de alta tensão de porcelana podem ser concebidos com características adicionais, tais como barreiras isolantes, para-choques de arco,e interruptores de terra para melhorar o seu desempenho e segurança.

Condições:

Parâmetros técnicos:
