Distribuição ao ar livre HV Pole Mounted Circuit Breaker With Controller Of Smart System Matching With Outdoor Hookstick

Distribuição ao ar livre HV Pole Mounted Circuit Breaker With Controller Of Smart System Matching With Outdoor Hookstick

Descrição do produto:

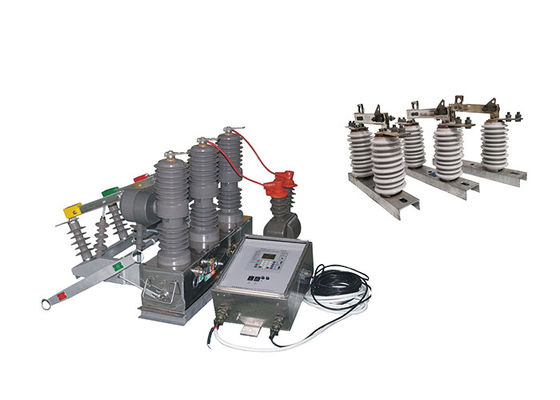

ZW32-12(F) interruptor de alta tensão montado em poste é um equipamento de distribuição ao ar livre com uma tensão nominal de 12 kV e uma frequência AC trifásica de 50 Hz.É usado principalmente para quebrar e fechar a corrente de cargaÉ adequado para protecção e controlo em subestações e sistemas de distribuição de empresas industriais e de mineração.bem como para operações frequentes em redes de energia ruralPode também ser utilizado como um interruptor seccional para a operação da rede eléctrica.A seccionadora elétrica automática recloser ZW32-12 pode integrar-se perfeitamente nas operações da rede elétricaPermite a monitorização remota, o controlo e a automação da rede de distribuição, otimizando o desempenho do sistema e facilitando a gestão eficiente da energia.

O gancho operado GW9-10 é um tipo de interruptor elétrico usado para isolar uma seção de uma linha aérea de transmissão de energia para manutenção ou reparo.É tipicamente usado em sistemas elétricos de alta tensão, tais como as utilizadas pelas empresas de energia para transmitir eletricidade a longas distâncias.

O gancho é montado em uma estrutura aérea, como uma torre de transmissão ou um poste, e é projetado para suportar as duras condições ambientais encontradas em sistemas elétricos ao ar livre.Tem uma verticalidade, ou movimento para cima e para baixo, para ligar ou desligar os contatos do interruptor, que são tipicamente feitos de cobre ou outros materiais condutores.

O gancho é projetado para proporcionar uma ruptura visível na linha de transmissão, permitindo que o pessoal de manutenção trabalhe com segurança na linha sem risco de eletrochoque ou danos ao equipamento.É frequentemente utilizado em conjunto com outros dispositivos de segurança, tais como interruptores de aterragem e detectores de ondas, para proteger o sistema elétrico e as pessoas que trabalham nele.

Introdução do controlador:

O controlador suporta comunicação através de uma interface 485/232, que permite monitoramento e controle remoto.

Quando um interruptor pesado é detectado, o dispositivo acelera automaticamente o processo de descarga em caso de falha permanente.

Fechamento e recolocação remoto/manuais: o utilizador tem a opção de fechar e recolocar o circuito remotamente ou manualmente.se o utilizador esquecer de retirar o interruptor de ligação à terra ao restaurar a energia após a reparação de uma linha, o dispositivo pode acelerar o processo de arranque para garantir a segurança.

Permite o ajuste de três tempos de atraso de recolocação.

O circuito de fechamento de salto do controlador incorpora um projeto anti-mal funcionamento. Inclui uma função anti-salto para evitar o fechamento não intencional do circuito.

O controlador pode distinguir entre falhas dentro e fora da zona com base na corrente de sequência zero.Esta capacidade ajuda a identificar a localização de falhas e permite uma solução de problemas e manutenção mais específicas.

Prevenção de erros de funcionamento: o interruptor de comando remoto é concebido para evitar erros de funcionamento.Reduzindo assim o risco de ações não intencionais.

Aplicação:

1Sistemas de distribuição de energia: O disjuntor pode ser usado em redes de distribuição de energia, incluindo subestações, equipamentos de comutação e painéis de distribuição.As suas funcionalidades de controlo inteligentes proporcionam capacidades de controlo e protecção melhoradas, permitindo um funcionamento eficiente e fiável da rede de distribuição.

2Instalações industriais: O disjuntor é adequado para proteger equipamentos e máquinas elétricas em ambientes industriais.e sistemas de automação de processos, assegurando a segurança e o funcionamento ininterrupto dos processos industriais críticos.

3.Sistemas de energia renovável: o disjuntor é adequado para utilização em sistemas de energia renovável, tais como centrais solares e parques eólicos.Assegurar a proteção de equipamentos sensíveis de energia renovável e prevenir danos causados por sobrecargas ou falhas.

4Centros de dados: os centros de dados exigem uma proteção de circuito altamente fiável e sensível para salvaguardar a infraestrutura de TI crítica.O Interruptor de Circuito Magnético Permanente Inteligente pode ser utilizado em unidades de distribuição de energia do centro de dados (PDU) e painéis elétricos, oferecendo monitorização avançada, detecção rápida de falhas e gestão de energia otimizada.

5. Estações de carregamento de veículos elétricos: Com a crescente adoção de veículos elétricos (VE), o Interruptor de Circuito Magnético Permanente Inteligente pode ser usado em estações de carregamento de VE.Ele fornece proteção rápida e precisa contra sobrecorrentes e curto-circuitos, garantindo operações de carregamento seguras e fiáveis.

6Sistemas de gestão de energia: as características de controlo inteligente do disjuntor tornam-no compatível com sistemas de gestão de energia.Pode ser integrado em sistemas de domicílio inteligente ou sistemas de automação de edifícios para otimizar o consumo de energia, monitorizar os parâmetros elétricos e permitir funções de descarga de carga ou resposta à demanda.

Características:

1.Interruptor de vácuo de alta tensão: adota tecnologia de extinção de arco de vácuo e possui bom desempenho de ruptura e forte capacidade de extinção de arco.correntes de sobrecarga, e correntes de curto circuito.

2.Design exterior: É adequado para ambientes externos e possui boa resistência ao clima e bom desempenho de proteção, permitindo que funcione normalmente em várias condições climáticas adversas.

3Voltagem e frequência nominal: é adequado para sistemas de distribuição com uma tensão nominal de 12 kV e uma frequência AC trifásica de 50 Hz, satisfazendo os requisitos de potência correspondentes.

4Funcionalidade de protecção e controlo: É utilizada principalmente para protecção e controlo de carga em subestações e sistemas de distribuição de empresas industriais e de mineração.Pode proteger eficazmente a operação segura de equipamentos e sistemas de energia.

5.Aplicação em redes de energia rural: devido às frequentes operações nas redes de energia rural,Este disjuntor é amplamente utilizado e pode ser usado como um interruptor seccional e para automação da rede de distribuição em redes de energia rural.

Condição:

1.Altitude não superior a 2000 metros;

2Temperatura do ar ambiente: -45 ° C ~ + 40 ° C. Diferença de temperatura diária: 25 ° C;

3Velocidade do vento não superior a 35 m / s

4Sem locais inflamáveis, explosivos, perigosos, com corrosão química e vibrações violentas.

Parâmetro técnico:

ZW32-12

GW9-10
