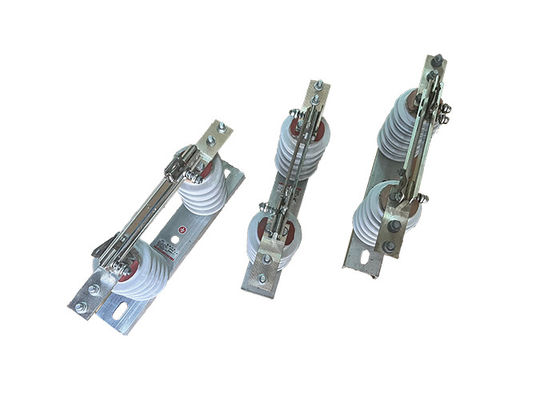

Isolamento Elétrico Interruptor de desconexão de alta tensão para quebra ou ligação 630A Interruptor de desconexão de gancho

Isolamento Elétrico Interruptor de desconexão de alta tensão para quebra ou ligação 630A Interruptor de desconexão de gancho

Descrição do produto:

O interruptor de desconexão de alta tensão é um dispositivo elétrico especificamente concebido para isolar uma determinada seção de uma rede ou sistema elétrico do resto do sistema.Isto é normalmente feito para facilitar a manutenção ou reparação do sistemaO interruptor é geralmente utilizado em sistemas de transmissão e distribuição de energia de alta tensão.
O interruptor está concebido para abrir e fechar em condições normais de funcionamento, bem como em condições anormais, tais como uma falha ou sobrecorrente.desconecta fisicamente a secção do sistema do resto da rede, impedindo o fluxo de eletricidade para essa seção.

Estrutura:

O produto descrito é composto por uma base (placa), um poste isolante, uma parte condutora e um dispositivo de bloqueio.A faca é instalada na cabeça de faca de contato dinâmico através de parafusos e é conectado separadamente com a cabeça de contato estáticoCada lado é mantido em bom estado de contacto pela pressão da mola de compressão.que aumenta a superfície de dissipação de calor e reduz o aumento da temperaturaIsto contribui para a resistência mecânica da faca e a torna dinamicamente e termicamente estável contra curto-circuitos.
As partes de bloqueio instaladas na extremidade não giratória da faca de contacto e o gancho de bloqueio estático no contacto estático formam o dispositivo de bloqueio de abertura.O dispositivo é auto-bloqueado, para que a faca do travão não caia devido ao seu próprio peso ou à acção da energia eléctrica, o que poderia fazer com que o travão se abrisse sem motivo.
Este produto é comumente utilizado em sistemas de transmissão e distribuição de energia e desempenha um papel crucial no bom funcionamento da rede elétrica.Devem ser seguidos procedimentos de segurança adequados ao trabalhar com estes interruptores., e apenas pessoal qualificado e treinado deve ser autorizado a operá-los e a mantê-los.

Condição:

1A altitude máxima para instalação não deve exceder 1000 m.
2A temperatura do ar ambiente não deve exceder +40°C e, em zonas gerais, não deve cair abaixo de -30°C. Nas zonas de Paramos, não deve cair abaixo de -40°C.
3A pressão do vento não deve exceder 700 Pa, correspondente a uma velocidade do vento de 34 m/s.
4O isolador deve resistir a terramotos de até 8 graus.
5O isolador deve ser instalado num local onde não haja frequentes vibrações violentas.
6.Para os isoladores de tipo comum, devem ser mantidos afastados de gases, fumaça, deposição química, nevoeiro de sal, poeira,e outros materiais explosivos e corrosivos que possam afectar seriamente a capacidade de isolamento e condução do isolante.
7Os isoladores à prova de poluição são adequados para utilização em zonas de condução muito sujas, mas não devem ser instalados em zonas com materiais explosivos ou inflamáveis.

Parâmetros técnicos:
