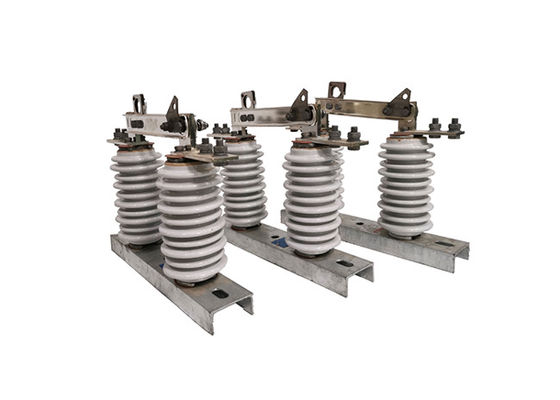

Interruptor de desconexão exterior GW9-10/630A DC Alta tensão elétrica de isolamento porcelânica desconector

Interruptor de desconexão exterior GW9-10/630A DC Alta tensão elétrica de isolamento porcelânica desconector

Descrição do produto:

GW9-10/630Interruptor de desconexão exteriorÉ uma peça de equipamento eléctrico utilizada em sistemas de transmissão e distribuição de energia para isolar uma secção da rede eléctrica para fins de manutenção ou reparação.É tipicamente instalado em linhas de alta tensão ou em subestações e é usado para desconectar o fluxo de eletricidade para uma parte específica da rede.

Operação:

GW9-10/630Interruptor de desconexão exteriorsepara a parte condutora da base com um isolante para garantir uma distância de isolamento normal de trabalho e fixa a parte condutora, o isolante e a base como um dispositivo de comutação integrado.Quando estiver na posição aberta, existe uma lacuna visível e uma distância de isolamento de ruptura adequada para suportar a tensão de funcionamento normal.pode transportar de forma fiável a corrente normal de funcionamento e a corrente de falha de curto-circuitoDevido à presença de um dispositivo de extinção de arco dedicado, só pode ser utilizado para comutar circuitos com tensão, mas sem carga.As operações de abertura e fechamento são realizadas usando um gancho isolante para puxar ou empurrar o buraco redondo no interlock, fazendo com que o gancho de bloqueio dinâmico se desative e se ligue ao gancho de bloqueio estático.

Aplicação:

GW9-10/630O interruptor de desconexão externo está na operação e manutenção de linhas aéreas de transmissão de energia.Essas linhas transportam eletricidade de alta tensão por longas distâncias e são tipicamente instaladas em altas torres ou postes de metal.

Para realizar trabalhos de manutenção ou reparação em uma linha de transmissão aérea, é necessário isolar a seção da linha onde o trabalho está sendo feito.É aqui que entram os interruptores de desconexão de alta tensão.Pode ser instalado um interruptor na linha em cada extremidade da secção a trabalhar, permitindo que a secção seja desconectada do resto da linha.

Por exemplo, se uma equipa de reparação precisar de substituir uma secção danificada de condutor numa linha de transmissão aérea,Primeiro abriria os interruptores de desconexão de alta tensão no exterior em ambas as extremidades da seção a ser trabalhada.Esta secção seria isolada do resto da linha, permitindo que os trabalhos de reparação fossem realizados com segurança.

Uma vez concluídos os trabalhos de reparação, os interruptores podem ser fechados para restaurar o fluxo de energia para a seção reparada da linha.Os interruptores também podem ser usados para isolar secções da linha durante a manutenção de rotina ou inspeções, ou em caso de falha ou emergência.

Parâmetros técnicos:
