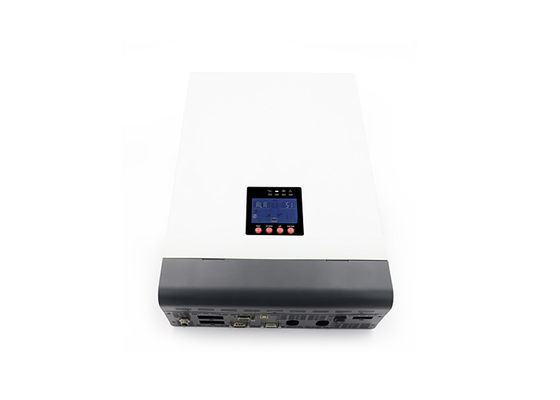

Inversor de energia de reserva para casa multifunção Display LCD 3000VA 24V Inversor solar automático com sistema inteligente

Inversor de energia de reserva para casa multifunção Display LCD 3000VA 24V Inverter solar automático com sistema inteligente

Introdução ao produto:

Trata-se de um inversor e carregador multifuncionais que combinam as funções de um inversor, carregador solar e carregador de bateria, fornecendo suporte de energia portátil ininterrupto.O seu ecrã LCD abrangente proporciona aos utilizadores operações de botões configuráveis e facilmente acessíveis, tais como carregamento da bateria, corrente, prioridade do carregador AC/solar e tensão de entrada aceitável com base em diferentes aplicações.

Características:

1Inversor de ondas sinusoidais puro

2Intervalo de tensão de entrada configurável através do ajuste LCD

3. Corrente de carregamento da bateria configurável de acordo com a aplicação via configuração LCD

4Prioridade do carregador AC/Solar configurável através da configuração LCD

5Compatível com a tensão da rede ou com a potência do gerador

6Reinicialização automática na recuperação AC

7Proteção contra sobrecarga/ superaquecimento/curto-circuito

8. Design de carregador de bateria inteligente para otimizar o desempenho da bateria

9Função de arranque a frio

Aplicação:

Este inversor pode ser usado para alimentar uma ampla gama de aparelhos em um ambiente doméstico ou de escritório.

Operação:

1- Alimentação / desativação

Uma vez que o dispositivo estiver correctamente instalado e a bateria conectada de forma segura, basta pressionar o interruptor de ligação/desligação (localizado no invólucro do dispositivo) para ligar o dispositivo.

2.Exposição

O painel de operação e exibição mostrado no diagrama está localizado no painel frontal do inversor.São utilizados para indicar o estado de funcionamento e exibir informações sobre a potência de entrada/saída.

3Função do botão:

Configuração da função:Pressione e segure a tecla de definição de funções (número 4) na tela de exibição durante pelo menos 2 segundos para entrar na página de definição de funções.Use a 2a ou 3a tecla para rolar para cima ou para baixo e selecione a página de configuração desejada.

Botão de configuração:Na página de configuração da função, pressionando a 1a tecla por 0,1 a 2 segundos, a opção selecionada será confirmada.

Botão de virar página:Pressionando a 2a ou 3a tecla por 0,1 segundos ou mais em qualquer página, a página será rolada para a esquerda ou direita.

4Função do indicador LED:

O ecrã LCD pode ser dividido em: ecrã de ícones, ecrã de valores numéricos e área de configuração de funções e área de exibição do modo de funcionamento.

1O gráfico de carga e bateria mostra a carga e a capacidade da bateria, cada quadrado representa 25% da capacidade, o ícone de carga piscará quando o inversor estiver sobrecarregado,e o ícone da bateria piscará quando a capacidade da bateria for muito baixa ou a bateria não estiver conectada. 2.

2. O ícone do buzzer mostra se o buzzer está silenciado ou não, em condições normais, o ícone não é exibido; em qualquer modo, o software de fundo define MUTE ON, o inversor entra em estado de silenciamento,e o ícone desativar zumbido será exibido.

3. Ao entrar no menu de configuração, o ícone de configuração vai acender, caso contrário o ícone não será exibido.

4. O ícone de falha é exibido apenas no modo de falha, o ícone não é exibido em outros casos.

Área de exibição numérica e de definição de funções:

1No modo de configuração não funcional, esta área exibe informações relacionadas com o inversor.2) para exibir a tensão de entrada e a tensão de saída, frequência de entrada e frequência de saída, tensão e corrente da bateria, tensão e corrente fotovoltaica, tensão e potência fotovoltaicas, potência e tensão de saída, potência aparente de saída e tensão de saída,percentagem de carga e tensão de saída, versão do software e outras informações relacionadas.

2Na página de definição da função, a tensão de saída (OPU), o ponto de desligamento de baixa tensão da bateria (EOd), etc., podem ser definidos operando a tecla de definição da função e as teclas de consulta para cima e para baixo.

Área de exibição do modo de funcionamento:

Após 4s de energia ligada, esta área de exibição mostra principalmente o modo de funcionamento do inversor.

Instruções de segurança:

1ATENÇÃO - Para reduzir o risco de lesões, carregar apenas baterias de chumbo-ácido.

2.Não desmontar a unidade. Quando for necessário serviço ou reparação, leve-a para um centro de serviço qualificado. Serviço inadequado pode resultar em risco de choque elétrico ou incêndio.

3Para reduzir o risco de choque elétrico, desligar todos os cabos eléctricos antes de realizar qualquer manutenção ou limpeza.

4. ATENÇÃO - Apenas os instaladores qualificados devem instalar a unidade com baterias.

5Nunca carregue uma bateria congelada.

6Para otimizar o funcionamento do inversor/carregador, é importante selecionar o tamanho adequado do cabo de acordo com as especificações exigidas.

7.Tenha muito cuidado ao utilizar ferramentas metálicas sobre ou perto de baterias. A queda de ferramentas pode provocar faíscas ou curto-circuito na bateria ou noutros componentes eléctricos e pode resultar numa explosão.

8Para desconectar os terminais AC ou DC, siga atentamente os procedimentos de instalação.

9. Um fusível de 150 A é fornecido para a protecção da fonte de alimentação da bateria contra sobrecorrência.

10Instruções de ligação à terra - Este inversor/carregador deve ser ligado a um sistema de fiação permanentemente ligado à terra.

11Não faça com que a saída AC e a entrada DC sejam encurtadas. Não conecte a entrada DC a um curto-circuito de alimentação.
